853P系列三相混合式步進電機產品詳細說明：

一、853P系列三相混合式步進電機

步距角精度……………………………………… 5%
溫 升……………………………………80℃ Max
環境溫度…………………………-20℃~+50℃
絕緣電阻………………………100MΩMin.500VC DC
絕緣強度………………………1000V AC 50Hz 1mA 1Minute
絕緣等級…………………………B

二、三相混合式步進電機技術數據：

電機型號	步距角	機身長	相電壓	相電流	相電阻	相電感	保持轉矩	引線數	重量
單軸	degree	L	VAC	A	Ω	mH	N.m	(NO.)	kg
853P67-1756A	1.2/0.6	67	325	1.75	4.25	12.3	2.26	3/6	1.65
853P97-2006A		97	325	2	5.4	23	4.52		2.7
853P97-5806A			40	5.8	0.9	3.2	4.52
853P97-5206A			40	5.2	1.1	6.8	4.52
853P127-2256A		127	325	2.25	9	41	6.78		3.8
853P127-5206A			40	5.2	2.75	13.7	6.78
*以上僅為代表產品，派生產品可根據客戶要求制作

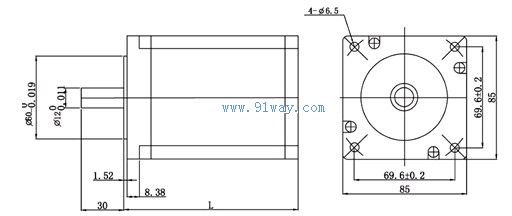

三、853P系列三相混合式步進電機外型圖

四、接線圖
