35STH系列混合試步進電機產品詳細說明：

35STH系列混合試步進電機

步距角精度------------------------------±5%
溫 升------------------------80℃ Max.
環境溫度-----------------20℃~+50℃
絕緣電阻---------------100MΩ Min.50V DC
絕緣強度----------------1000V 50Hz 1mA 1Minute
絕緣等級 ………………………………B

二、技術數據

電機型號	步矩角  ( ° )	機身長 L(mm)	相電壓  (V)	相電流 (A)	相電阻（Ω）	相電感  (mH)	靜力矩 (g.cm)	引線數 (NO.)	重量
35STH26-0604A	1.8 /0.9	26	3.24	0.6	5.4	3.5	510	4/6	0.13
35STH26-0284A			7.4	0.28	26	19.2	650
35STH28-0504A		28	10	0.5	20	13.5	1000		0.14
35STH28-0406A			11.2	0.4	28	10	500
35STH36-0704A		36	1.4	0.7	2	2.9	920		0.18
35STH36-1004A			2.7	1.0	2.7	4.3	1400
*以上僅為代表產品，派生產品可根據客戶要求制作

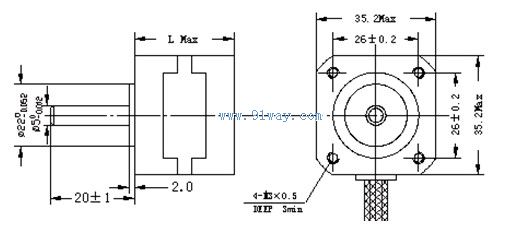

三、35STH系列混合試步進電機外型圖

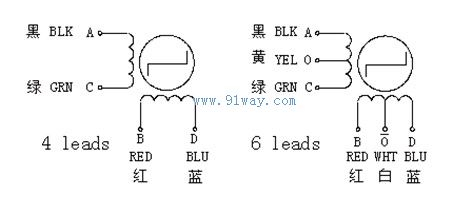

四、35STH系列混合試步進電機接線圖
