130BYG250系列混合式步進電機產品詳細說明：

130BYG250系列混合式步進電機

步距角精度……………………………………… 5%
溫 升……………………………………80℃ Max
環境溫度…………………………-20℃~+50℃
絕緣電阻………………………100MΩMin.500VC DC
絕緣強度………………………1000V AC 50Hz 1mA 1Minute
絕緣等級………………………………B

二、技術數據：

電機型號	步距角	相電壓	相電流	相電阻	相電感	保持 轉矩	轉動 慣量	重量	長度
單軸	degree	V	A	Ω	mH	N.m	Kg-cm2	kg	mm
130BYG250	1.8/0.9	80-325	6	0.75	12.6	20	20	9	170
130BYG250A	1.8/0.9	80-325	6	0.78	14.5	27	27	11	225
130BYG250B	1.8/0.9	80-325	7	0.77	12.5	37	37	13	253
130BYG250C	1.8/0.9	80-325	7	0.85	14.5	45	45	16	280
*以上僅為代表產品，派生產品可根據客戶要求制作

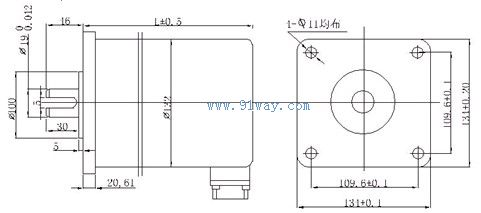

三、外型圖

四、接線圖

五、運行矩頻特性
