JCZR5-12/D160-50型交流高壓真空接觸器熔斷器組合電器產品詳細說明：

JCZR5系列交流高壓真空接觸器----熔斷器組合電器時額定電壓為12KV/7.2KV，三相交流50Hz配電系統中的戶內裝置，可以用來在發電廠、礦山、冶金，化工等行業控制和保護1200kW及以下高壓電動機和1600kVA及以下變壓器。該產品結構合理，可靠性高，電壽命長，維修量少，體積小、重量輕，機械壽命極長，是一種完全能替代進口產品的高性能、不檢修的組合電器。

額定參數：

名 稱			數 值
			JCZ5-12/D400-4	JCZR5-12/D160-50
額定電壓			12kV
額定絕緣水平	1min工頻耐受電壓	相間、相對地	42kV
		斷口	42kV
		操動機構和輔助回路	2.0kV
雷電沖擊耐受電壓(峰值)相間、相對地			75kV
額定頻率			50Hz
額定電流			400A	160A
最大額定開斷電流(25次)			3200A
最小額定開斷電流(25次)			80A
極限開斷電流（3次）			4.0kA
額定短時耐受電流			4.0kA
額定短時耐受電流持續時間			4S
額定短路開斷電流（預期值）			—	50(40)kA
額定關合電流（100次）			4kA	—
額定短路關合電流			10kA	100（預期值）kA
交接電流			—	3150A
半流允通電流			50(40)kA	—
主回路電阻			≤150μΩ	≤250μΩ
電壽命	AC—3		25×104次
	AC—4		10×104次
機械壽命	電保持		3.0×105次
	機械保持		3.0×105次
每小時操作循環數	電保持		300（1800）次
	機械保持		300次
額定合閘操作電壓/電流			AC：220/3、110/6 V/A
			DC：220/3、110/6 V/A
合閘保持電壓/電流			AC：220/0.16、110/0.32 V/A
			DC：220/0.16、110/0.32 V/A
額定分閘操作電壓/電流（僅對機械保持）			AC：220/1.3、110/2.5 V/A
			DC：220/1.3、110/2.5 V/A
輔助開關	接點數	常開	3(4)個
		常閉	3個
	額定工作電流	AC	4A
		DC	0.4A

機械特性參數：

相間中心距		150±1.5mm
觸頭開距		6mm
超行程		1.5±0.5mm
動、靜觸頭允許磨損厚度		3mm
平均合閘速度		0.2±0.1m/s
平均分閘速度	電保持	0.45±0.15m/s
	機械保持	0.45±0.15m/s
三相觸頭合、分閘同期性		≤2ms
觸頭合閘彈跳時間		≤5ms
合閘時間		≤150ms
分閘時間		≤50ms
注：平均合、分閘速度分別指動、靜觸頭開距內的平均速度，只測量B相的速度值。

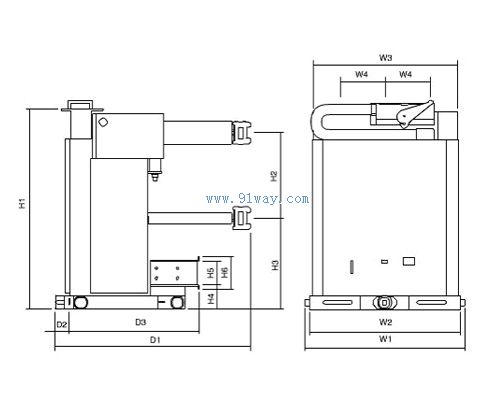

JCZR5-12/D160-50型交流高壓真空接觸器熔斷器組合電器外形圖：

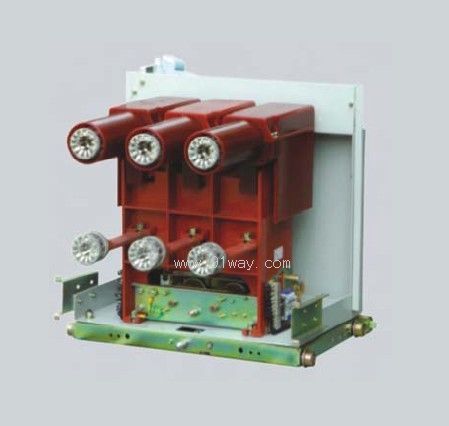

JCZR5-12/D160-50型交流高壓真空接觸器熔斷器組合電器
