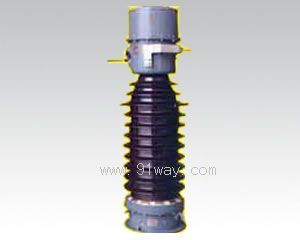

LCWD2P-110型高壓電流互感器產品詳細說明：

LCWD2P-110型電流互感器為瓷箱式油紙絕緣“8”字型結構。在環形鐵芯上繞制二次線圈，三個二次繞組組合在一起后，包扎絕緣。然后穿過其窗口繞制一次線圈，一次線圈外也包扎絕緣。一次與二次線圈呈“8”字形。一次線圈繞制成相同的兩組，通過儲油柜上出線端的串、并聯，可以得到兩種電流比（串聯時小電流，并聯時為串聯時的兩倍一次電流）。一、二次線圈（器身）在瓷套內，并充滿變壓器油。器身固定在底座上，其二次出線由小瓷套密封引出，并固定在底座上供接線。一次線圈出線端也由小瓷套密封引出固定在儲油柜外壁，串、并聯接線方便。儲油柜上裝有波紋式金屬膨脹器，也是密封的。當互感器的變壓器油因溫度變化而膨脹或收縮時，金屬膨脹器的體積也膨脹或收縮，使互感器內部保持微正壓。因而可以避免外界大氣進入互感器而使互感器絕緣受潮�；ジ衅鳛槿�密封結構，能防止潮氣進入和隔絕變壓器油與外界接觸，延緩變壓器油老化，從而延長互感器的壽命或檢修期。

LCWD2P-110型高壓電流互感器主要技術數據:
1、額定一次電流：2×50、2×75、2×100、2×150、2×200、2×300、2×400和2×600A之一。
2、額定二次電流：5A。
3、準確級組合:0.5/D/D級。
4、0.5級和D級的額定輸出：50VA(cosФ=0.8滯后)。
5、D級10%倍數為15倍。
6．一秒熱穩定電流Ith=0.065I1nKA（I1n為額定一次電流），最大為45KA。
7、動穩定電流Idyn=0.135I1nKA，最大為100KA。
8、絕緣水平。
8.1 一次繞組對二次繞組及地工頻試驗電壓為250KV，時間持續1分鐘。
8.2 二次繞組相互間及對地工頻試驗電壓為2KV，時間持續1分鐘。
8.3 1.5/40微秒全波沖擊試驗電壓為425KV。

LCWD2P-110型高壓電流互感器
