JDC5-220型高壓電壓互感器產品詳細說明：

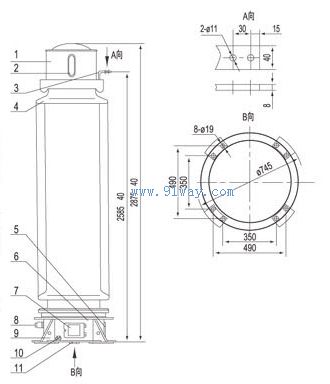

JDC5-220型電壓互感器為全密封串級式油紙絕緣單相三繞組結構。一次繞組分為四組，分別套裝在兩個框式鐵心的上、下柱上，器身固定在底座上，并浸于高壓瓷箱的油中，瓷箱上部裝有膨脹器；一次繞組N端和二次繞組、剩余電壓繞組出線由底座上的小瓷套引出，底座上裝有油樣活門。

JDC5-220型高壓電壓互感器主要技術數據：

額定電壓（KV）	一次繞組（AN）	220/√3
	二次繞組（AN）	0.1/√3
	剩余電壓繞組（dadn）	0.1
相數，頻率（Hz）		單相，50
二次繞組準確級及額定輸出（VA）cosФ=0.8		0.2	150
		0.5	300
		1	500
		3P	500
剩余電壓繞組準確級及額定輸出（VA）		3P級，300
二次繞組極限輸出（VA）		2000
額定絕緣水平（KV）		252/395/950
局部放電水平（PC）		≤10

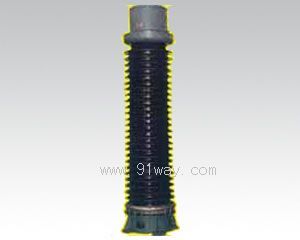

JDC5-220型高壓電壓互感器
