BP1系列頻敏變阻器產品詳細說明：

BP1系列頻敏變阻器(以下簡稱變阻器)適用于容量自22kW、50Hz、三相交流繞線型異步電動機作為輕載及重輕載偶爾起動用(例如：水泵、空壓機、軋鋼機、空氣壓縮機等)，或重復短期工作制起動用(例如：容量自2.2kW至125kW的橋式吊車、升降臺、礦用傳送帶等)。

使用環境條件
變阻器在下列條件下能可靠地工作：
1、海拔不超過4000m；
2、周圍介質溫度不高于+40℃及不低于-30℃；
3、空氣相對濕度不大于85%［(20±5）℃］；
4、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導塵埃
5、有防雨雪及沒有充滿水蒸氣的地方；
6、允許有一般震動和沖擊的地方；
7、在與垂直面傾斜成任何角度的地方。
結構特征
　　變阻器是一種無觸點電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子起動電流中高頻成分的減小而自動下降以達到自動變阻，從而只需用一級變阻器，就可以把電動機平穩起動起來。
變阻器實質上是一個鐵芯損耗非常大的三相電抗器。它由用數片E型鋼板疊合成的鐵芯及線圈兩個主要部分組成。鋼板間夾以墊圈，保持片間距離，以利散熱。結構及安裝尺寸見圖1和表1。

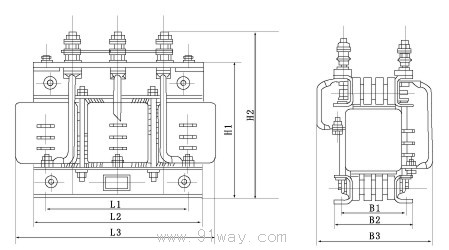

BP1系列頻敏變阻器外形及安裝尺寸

BP1系列頻敏變阻器外形及安裝尺寸:

	BP1-204	BP1-205	BP1-206	BP1-208	BP1-210	BP1-212	BP1-305	BP1-306	BP1-308	BP1-310	BP1-312	BP1-316
L1	250	250	250	250	250	250	400	400	400	400	400	400
L2	310	310	310	310	310	310	480	480	480	480	480	480
H1	182	182	182	182	182	182	252	252	252	252	252	252
H2	230	230	230	230	230	230	380	380	380	380	380	380
B1	100	115	130	160	190	210	125	153	180	230	260	290
B2	140	155	170	200	230	260	173	205	230	280	310	340
B3	240	255	270	300	330	411	325	355	380	430	460	490

BP1系列頻敏變阻器
