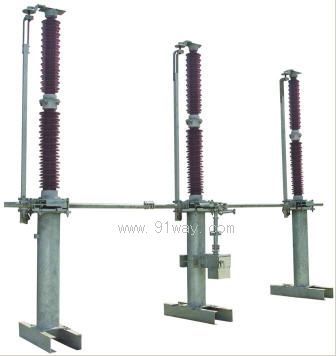

JW10-252(G)252kV戶外高壓交流隔離開關產品詳細說明：

JW10-252(G)型高壓交流接地開關是獨立安裝的高壓戶外接地裝置。適用于交流50Hz的220kV的電力線路中，用于釋放被檢修線路和設備的靜電荷，對檢修的母線與斷路器等高壓設備實行電氣安全接地，使線路中有明顯可見的接地開合標志，保證停電檢修人員的人身安全。通常在采用單柱垂直斷口隔離開關的場所，用它對上層母線進行接地。

JW10-252(G)252kV戶外高壓交流隔離開關為一步動作式，采用SRCS1型人力操動機構或SRCJ3型電動機操動機構進行三極聯動操作。

JW10-252(G)252kV戶外高壓交流隔離開關符合GB1985-2004《高壓交流隔離開關和接地開關》、GB11022-1999、DL/T593-2006《高壓開關設備和控制設備標準的共用技術要求》、DL/T486-2000《交流隔離開關和接地開關訂貨技術條件》等標準，并且滿足國家電網公司為完善化而頒布的《關于高壓隔離開關訂貨的有關規定》。

項  目				單位	參        數
額定電壓				kV	252
額定絕緣水平（1）			a) 1min工頻耐受電壓（有效值）	kV	460
			b)額定雷電沖擊耐受電壓（峰值）	kV	1050
額定頻率				Hz	50
額定短時耐受電流				kA	50
額定峰值耐受電流				kA	125
額定短路持續時間				s	3
額定端子機械負荷		水平縱向負荷		N	1500
		水平橫向負荷		N	1000
		垂直力		N	1250
接地開關開合感應電流		a）電感電流（電流/電壓）		A/kV	160/15（2）（80/2）
		b）電容電流（電流/電壓）		A/kV	10/15（2）（3/12）
		c）操作數次		次	10
機械壽命				次	2000
爬電距離				mm	6300 7812
人力操動機構	型號				SRCS1
	控制回路電壓			V	AC220
電動機操動機構	型號				SRCJ3
	電動機電壓			V	AC380
	控制回路電壓			V	AC220、AC380
	分合閘時間			s	10±1
	輸出轉角				135°
單極重量				kg	255
注：(1)本產品屬高原（G）型，絕緣試驗按海拔2000米考核，修正系數k=1.13；若按絕緣水平395 kV檔，可使用于海拔2800m的地區。 (2)參數為DL/T486-2000中B類規定值，須裝設引弧裝置；括號內為GB1985-2004中B類規定值
