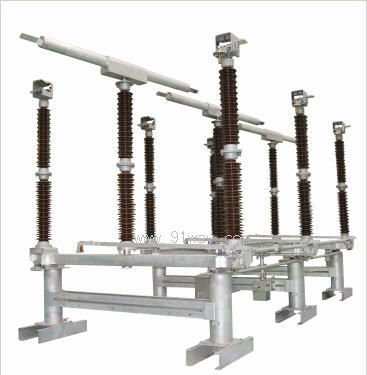

GW7B-252D(G)252kV戶外高壓交流隔離開關產品詳細說明：

GW7B-252D(G)型隔離開關系三相交流頻率50Hz的戶外高壓輸電設備，用以在無負載情況下斷開或接通高壓線路，以便對高壓線路進行換接，改變運行方式，以及對檢修的母線與斷路器等高壓電器設備實行安全的電氣隔離。
本產品為三柱水平斷口閘刀翻轉式，可以一側或兩側附裝JW10-252型接地開關。隔離開關采用SRCJ2型電動機操動機構三極聯動操作；接地開關采用SRCS1型人力操動機構三極聯動操作。

GW7B-252D(G)252kV戶外高壓交流隔離開關符合GB1985-2004《高壓交流隔離開關和接地開關》、GB11022-1999、DL/T593-2006《高壓開關設備和控制設備標準的共用技術要求》、DL/T486-2000《交流隔離開關和接地開關訂貨技術條件》等標準，并且滿足國家電網公司為完善化而頒布的《關于高壓隔離開關訂貨的有關規定》。并且通過9°烈度的耐地震計算分析。

GW7B-252D(G)252kV戶外高壓交流隔離開關采用翻轉式，導電管具有兩步動作。合閘時導電管先在水平面上轉動約70°，當兩端觸頭進入靜觸座被擋住后，翻轉機構帶動導電管自轉約45°，動觸頭即與觸指可靠接觸，操作力小，對兩端固定絕緣子沒有沖擊力，主觸頭具有自清掃能力。
靜觸頭中的U形觸指一端固定在觸頭座上，形成固定連接，導電可靠；另一端通過外壓式彈簧及觸指自身彈力對動觸頭產生接觸壓力，短路電流通過時自動增加夾緊力。觸指彈簧為不銹鋼材質并有絕緣隔墊，彈簧不銹蝕不分流。
靜觸頭上設有鉤板，合閘后鎖住動觸頭，即使在強風，振動、電動力的作用下，觸頭也不會脫開。動靜觸頭上的引弧觸頭，使隔離開關具有良好的開合母線轉換電流及開合電容、電感小電流的性能。
接地開關為一步動作式，結構簡單，維護方便，有效利用電動力來夾緊觸頭并使地刀保持在合閘位置，承受短路電流能力強，開合感應電流參數高。
導電管采用高強度、高導電率、耐腐蝕性好的鋁材制成。兩端動觸頭為裝配式，更換方便。
導電管翻轉機構為封閉式，防雨、防沙塵、防腐蝕，翻轉動作準確可靠。
底座采用方形鋼管與彎板焊接而成，強度高、剛性好，表面熱浸鋅，防腐能力強。所有黑色金屬零部件（包括M10以上緊固件）均采用熱浸鋅處理。
隔離開關轉動部位按免維護要求設計。轉動座為全密封結構，水汽、塵埃、有害氣體無法進入，軸承內潤滑脂不流失、不固化。
各轉動摩擦處均采用不銹鋼銷軸、自潤滑軸承及不銹鋼關節軸承。
傳動連桿采用裝配式，現場安裝不用切焊，連桿采用熱浸鋅無縫鋼管。
主刀與地刀之間的機構聯鎖采用凸輪滑板式結構，動作直接，聯鎖可靠。
操動機構箱體采用不銹鋼板鉚裝而成，不必焊接，外觀好。電動機構采用中空減速箱和尼龍齒輪，動作平穩無噪音，采用國外品牌電氣元件，工作可靠，閉鎖功能齊全。
人力機構利用裝于箱內的中間繼電器實現電磁鎖功能，聯鎖可靠， 克服了通常國內所用戶外電磁鎖生銹腐蝕、動作失靈的缺點。

項 目			單  位	參  數
額定電壓			kV	252
額定絕緣水平（1）	a) 1min工頻耐受電壓（有效值）		kV	對地	460
			kV	斷口	530
	接地開關合閘過程中的最短距離時		kV	291
	b)額定雷電沖擊耐受電壓（峰值）		kV	對地	1050
			kV	斷口	1200
額定頻率			Hz	50
額定電流			A	2000  2500  3150  4000
額定短時耐受電流			kA	50
額定峰值耐受電流			kA	125
額定短路持續時間			s	3
額定端子機械負荷		水平縱向負荷	N	1500
		水平橫向負荷	N	1000
		垂直力	N	1250
隔離開關母線轉換電流開合能力				300V, 1600A, 100次
接地開關感應電流開合能力		1）電磁感應電流（電流/電壓）	A/kV	160/15 （2）  （80/2）
		2）靜電感應電流（電流/電壓）	A/kV	10/15 （2）  （3/12）
		3）開合次數	次	10
隔離開關小電流開合能力		電容電流	A	1
		電感電流	A	0.5
機械壽命			次	2000
爬電距離			mm	6300     7812
人力操動機構		型號		SRCS1
		控制回路電壓	V	AC220
電動機操動機構		型號		SRCJ2
		電動機電壓	V	AC380
		控制回路電壓	V	AC220
		分合閘時間	s	14±1
		輸出轉角		180°
單極重量		不接地	kg	630
		單接地	kg	650
		雙接地	kg	670
注：(1)本產品屬高原（G）型，絕緣試驗按海拔2000米考核，修正系數k=1.13；若按絕緣水平395 kV檔，可使用于海拔2800m的地區。 (2)參數為DL/T486-2000中B類規定值，須裝設引弧裝置；括號內為GB1985-2004中B類規定值。
