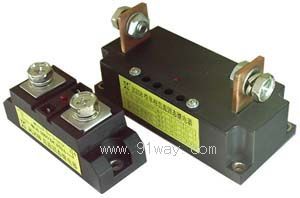

產品名稱： | JGZ08模塊式直流固態繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 固態繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 型 號 | JGZ08（原JGX8） | ||
| 輸 入 參 數 |
控制電壓 | 3～9 VDC 12～24 VDC 5～32 VDC | |
| 控制電流 | 5～35 mA | ||
| 工作指示 | LED | ||
| 通斷時間 | ≤5 mS | ||
| 輸 出 參 數 |
最大輸出電壓 | 100VDC 200VDC 400VDC 600VDC 900VDC 1200VDC | |
| 最大輸出電流 | 60、80、100、120、150 A 200、250、300、350、400A | ||
| 通態壓降 | ≤ 2.0 V | ||
| 斷態電壓 | ≥100V ≥200V ≥400V ≥600V ≥900V ≥1200V | ||
| 性 能 參 數 |
隔離電壓 | ≥2000V | |
| 絕緣電壓 | ≥ 2000 V | ||
| 絕緣電阻 | ≥100MΩ | ||
| 工作溫度 | —25∼75 ℃ | ||
| 電源頻率 | 50/60HZ | ||
| 散熱條件 | ≥20A配散熱器,≥40A再加風扇強冷 | ||
| 負載電流安全系數 | 阻性負載取2.5-3倍,感性負載取3-5倍 | ||
| 外形尺寸(代號) | 94×34×32 mm3 (M-2) | 120×52×40 mm3（M-3） | |
外形尺寸.安裝接線圖:(單位:mm)
JGZ08模塊式直流固態繼電器
