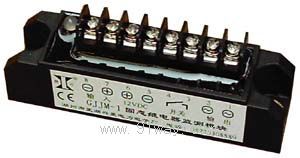

GJJM-1固態繼電器監測模塊產品詳細說明：

GJJM-1固態繼電器監測模塊主要用于監測固態繼電器的開關性能和電加熱器負載是否開路狀態的判定。當固態繼電器開關損壞發生直接導通時或電加熱器負載發生開路時，監測模塊能及時輸出觸點開關信號和發光提示。以防電加熱器因固態開關失控而被燒壞，同時也可以及時發現電加熱器開路斷絲狀態。

輸入端取樣電壓	3～32VDC
輸入端取樣電流	1~10mA
輸出端取樣電壓	40~440VAC
輸出端取樣電流	0.1~2.2 mA
控制電源電壓	12VDC或24VDC
靜態工作電流	≤10mA
動態工作電流	≤50mA
動作延時時間	≤2 S
輸出觸點	3A/240VAC
工作指示	雙色LED
工作溫度	－20 ～ 80 ℃
輸入與輸出及控制電源絕緣電壓	≥2500V
外形尺寸	94×25×35 mm3

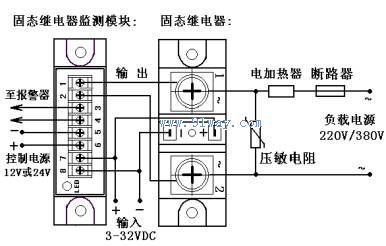

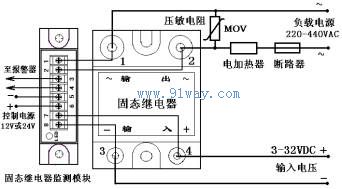

外形尺寸.安裝接線圖:(單位:mm)



產品選用注意事項:
監測模塊在接通控制電源前，必須先將固態繼電器輸出端的主電源接通，否則會在主電源接通前，監測模塊可能會發出報警信號。
當固態繼電器和電加熱器正常工作時，監測模塊指示燈顯示綠色，信號輸出觸點為常開，當固態繼電器損壞或加熱器開路時，指示燈顯示紅色，信號輸出觸點為閉合，接通外接報警器或其他控制電路。

監測模塊內部不設自鎖功能，在監測到固態繼電器或電加熱器有故障并進行動作后，一旦故障排除，監測模塊就能自動恢復正常工作。
