TGJ13單相周波調壓控制器產品詳細說明：

輸入與輸出回路之間隔離。
模塊有短路保護和自鎖功能。
晶體管輸出，開關速度快。
控制方式有開關觸點或電壓信號二種。
環氧樹脂封裝一體，防腐抗震，工作可靠。
產品主要用于各種大功率的直流電氣設備。如直流電動機、電磁閥、 電磁震動器、發動電機等。

型 號		JGZ06-Z	JGZ07-Z
輸 入 參 數	控制電壓	5VDC   12VDC	5VDC   12VDC
	控制電流	≤100mA
	控制方式	電壓信號5, 10VDC	開關信號
	通斷時間	≤5 mS
輸 出 參 數	最大輸出電壓	100V  200V  400V
	最大負載電流	10A  20A  30A   40A   50A
	通態壓降	≤1.8V
	斷態電壓	≥100V    ≥200V    ≥400V
性 能 參 數	絕緣電壓	≥2000V
	隔離電壓	≥1800V
	絕緣電阻	≥100MΩ
	工作溫度	—25∼75 ℃
	散熱條件	≥20A配散熱器,≥40A再加風扇強冷
	負載電流安全系數	阻性負載取2.5-3倍,感性負載取3-5倍
	外形尺寸(代號)	58×45×21 mm3(J-1)

外形尺寸.安裝接線圖:(單位:mm)

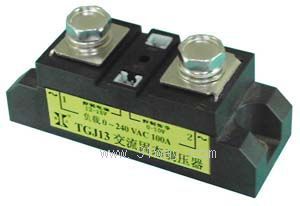

TGJ13單相周波調壓控制器
