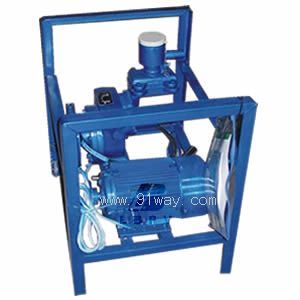

JB-70手電二用計量加油泵產品詳細說明：

JB-70型電動、手搖二用計量加油泵適用于各地中小型油主加，加油站、農機站、供銷社、企業廠礦車隊、車輛、船舶等單位吸送各種油料，如汽油、柴油、煤油、機油、食品油等。結構緊湊、質量可靠、性能穩定、移動方便等優點，并裝置有防爆電機與25毫米流量表，有電源時可電動加油，無電源時即可手搖加油，計量準確，沒有回零裝置。

JB-70型電動、手搖二用計量加油泵特點及用途
本泵為葉片式內有溢流閥裝置，當油箱加滿油料后，要關閉油槍時，葉片泵可繼續工作，油壓超過額定壓力時泵內溢流閥即起自動作用，將油料自行回流到油池或油罐內等特點。

JB-70型電動、手搖二用計量加油泵主要規格和技術參數
1、型號：立式雙用計量電動泵
2、允許吸程：≤4-5m
3、最高工作壓力：0.25MPa
4、流量范圍：25-60L/min 最大流量：60-80
5、規定流量范圍誤差：±2%（2級）±1%（1級）
6、進油口公稱口徑：φ25mm
7、電機：防爆三相異步電動機0.8KW
8、電機電源電壓：380V 50HZ
9.1、流量計LXYL-25型旋翼流量計（示值誤差±2%）
9.2、流量計：LY-25型螺翼流量計（示值誤差±1%）
10、傳動方式：三角皮帶輪傳動三角皮帶A型1168mm
11、外形尺寸：51X41X54
12、整機重量：55KG

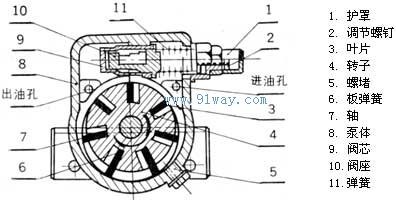

JB-70型電動、手搖二用計量加油泵結構圖

JB-70型電動、手搖二用計量加油泵主要結構和工作原理
將防爆開關旋鈕1旋轉至通，斷指示牌的“通”位置，防爆電機2通過三角皮帶輪4驅動葉片泵6工作，油液由油池（或油桶），經過油管11濾清器12，葉片泵進油孔被吸入葉片泵腔內。后經葉片泵出油孔，油液被壓入流量計8進行自動計數計量，且經出油管10流入出油槍，當油槍手柄捏緊時，油液即自動流出注入容器內，松開手柄，即停止油液外流。
當油槍橡膠關閉，電機仍驅動葉片泵工作時，葉片泵內油壓將會隨之升高，為防止機件損壞，一旦油壓超過額定壓力時，泵內溢流閥自動工作，泵內腔油液自行經葉片泵進口孔進油管流回油池（或油箱）內。

JB-70型電動、手搖二用計量加油泵性能參數

型號	進出口徑 mm	流量范圍 L/min	吸程 m	揚程 m	計量精度 %	電機功率 KW	電壓 V	重量 Kg	累積計數 范圍
JB-70	25	55～65	5	25	±1	0.75	380	75	999

油泵選型須知:
電動、手搖二用計量加油泵產品名稱與型號，電動、手搖二用計量加油泵管道口徑，電動、手搖二用計量加油泵使用揚程（m），電動、手搖二用計量加油泵電機功率（KW），電動、手搖二用計量加油泵電機轉速（r/min），電動、手搖二用計量加油泵電壓〔V〕，電動、手搖二用計量加油泵使用的吸程（m），電動、手搖二用計量加油泵使用的介質名稱、比重、粘度、腐蝕性、毒性。
