GW4-72.5GW(D)型戶外交流高壓隔離開關系雙柱式三相交流50Hz戶外高壓開關設備，用于電壓10~220KV的電力系統中，供在有電壓無負載時分合電路之用，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離之用。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。 GW4系列與CJ2系列電動操動機構組合，特別適合電力系統和電氣化鐵路領域對遠距離分、合的需要。

GW5,GW4-72.5GW(D)系列戶外高壓隔離開關有下列品種：
1）按有無接地開關分：不接地、單接地（左接地和右接地）和雙接地；
2）接地開關按承受的短路電流能力又分Ⅰ Ⅱ Ⅲ型；
3）按使用地區分：普通型、防污型、耐污型和高原型。
該系列產品符合國家標準和IEC標準的各項要求，產品抗地震性能良好，能滿足地震烈度9度的要求。
結構特點：

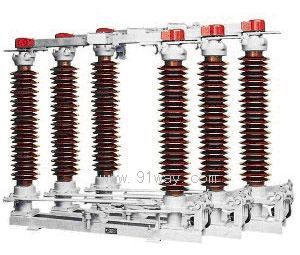

1. GW4型戶外交流高壓隔離開關為三相雙柱、水平開啟式結構，主要由底座、支柱絕緣子及導電部分組成。兩根支柱絕緣子分別裝在底座兩端的軸承上，以連桿聯接，可水平旋轉。主閘刀分為左、右兩部分，分別固定在兩支柱絕緣子上，觸頭接觸部分在兩個支柱之間。當操作機構動作時，帶動與之連接的一支柱絕緣子轉動90°，另一絕緣支柱由于連桿傳遞也同時轉動90°，因而左右閘刀便向同一方面分合。產品分普通型與耐污型兩種，其中耐污型可用于III級污穢地區。
2.根據用戶需要，產品所配裝的接地刀組裝于底座轉動軸上。靜觸頭裝于主導電系統電桿上，接地開 關與隔離開關之間設有機械聯鎖，能保證主分-地合，地分-主合的順序動作。（可據需要配電動機構）
3.隔離開關制成單極形式，能通過極間連接構成三極聯動。本開關根據需要亦可單極使用。
4.隔離開關配用CS17手動機構時，不接地型配機構一臺，單接地配兩臺，雙接地型配三臺。同時CS14-G、CJ6(電動機構)也可供用戶選配。

GW5,GW4-72.5GW(D)系列戶外高壓隔離開關主要技術參數

使用條件
1． 海拔高度不超過1000m，高原型不超過4000 m；
2． 環境溫度：-40℃～+40℃；
3． 風速不大于35m/s；
4． 地震烈度：8度；
5． 覆冰厚度：≤10mm；
6． 耐污產品適用于污穢地區；
7． 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。說明：當上述環境條件不能滿足使用要求時，由用戶與制造廠協商解決。
五、訂貨須知
訂貨時請寫明：
(1) 產品型號及名稱；
(2) 額定電壓、額定電流、動熱穩定電流；
(3) 接線端拉力；
(4) 戶外絕緣子爬電距離；
(5) 接地開關類型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(單接地、雙接地)；
(6) 操動機構型號、輔助開關極數、帶電磁鎖還是掛裝編碼鎖，電動機構電機電壓及控制電壓；
(7) GW4型的斷口開距及長短觸頭。
