GW4-40.5D(W)型戶外大電流高壓隔離開關是頻率為50HZ的戶外高壓電器設備，額定電流：1600A、2000A、2500A、4000A，供高壓線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用。也可用于分、合很小的電容電流和電感電流。

GW4-35GW(D)/1600A-4000A大電流隔離開關使用環境條件
1、海拔高度不超過1000m；
2、環境溫度：上限+40℃，下限－40℃；
3、風速不超過40.5m/s;
4、地震烈度不超過8度；
5、絕緣子污穢等級：普通級為0級；防污型為Ⅱ級；
6、安裝場所應無易燃物質、爆炸危險、化學腐蝕及劇烈震動。

技術數據
GW4-35GW(D)/1600A-4000A大電流隔離開關的主要技術參數見表1

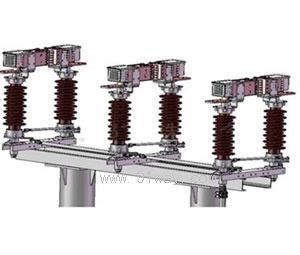

每極由三個獨立的單極組成，每個單極是由底座，絕緣支柱及導電部分組成。
每極有兩個絕緣支柱分別固定在底座兩端的襯套上、以連桿連結，每個絕緣支柱可以水平旋轉，轉角為90°，絕緣支柱上裝有導電接線座、左、右觸頭(圖4b)。左、右觸頭通過導電管在兩個絕緣支柱中間接觸。
1、接地開關的結構
接地開關靜觸頭固定在隔離開關的導電管上，動觸頭安裝在底座上的接地閘刀鋼管的端部。
2、隔離開關與接地開關的機械聯鎖
隔離開關與接地開關的機械聯鎖部分是通過CS8-6D型手動機構上的聯鎖盤來實現的。
3、手動機構的結構
手動機構分為CS11不接地機構(圖5)、CS8-6D單接地機構(圖6)兩種。其操作手柄為水平旋轉，轉動角度為90°; CS14G機構安裝尺寸與

CS11機構相同,只是轉動角度為180°,用于雙接地隔離開關的主刀手動機構。
