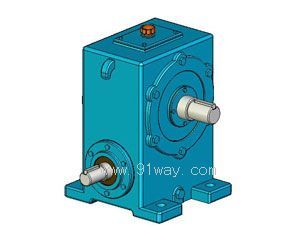

WD型圓柱蝸輪蝸桿減速機產品詳細說明：

WD型圓柱蝸輪蝸桿減速機為一級傳動的阿基米德圓柱蝸桿減速器；WS（蝸桿上置）WD（蝸桿下置）。（蝸阿基米德圓柱蝸桿減速器適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min;工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。
WD蝸桿減速機型號標記JB/ZQ4390-79
　　型號標記

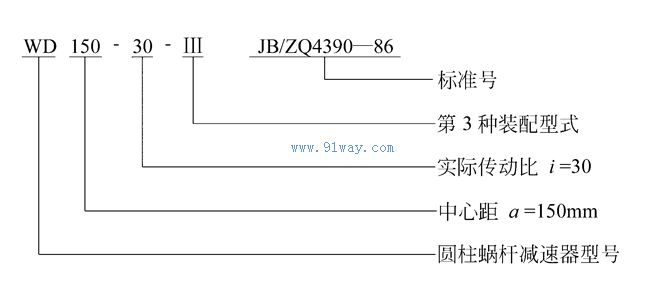

　　圓柱蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式

標記示例：


圓柱蝸桿減速器的外形、安裝尺寸及裝配形式

WD80～WD120外形尺寸

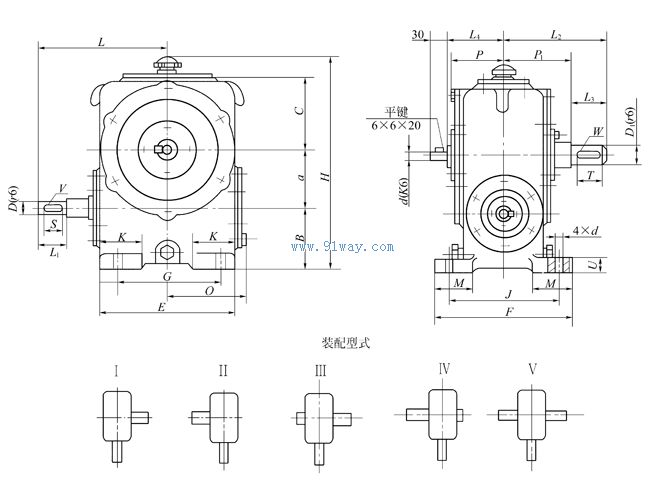

WD80～WD120減速器安裝尺寸見下表

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD80	80	90	105	20	35	190	200	150	305	160	60	190	50	158	58	90
WD100	100	110	135	25	40	240	210	180	375	170	70	225	60	182	82	100
WD120	120	120	150	30	45	270	220	200	420	180	80	275	80	197	82	110

型號	M	O	P	P1	S	T	U	V(b×h)	W(b×h)	d	轉動慣量kg·m2	質量kg
WD80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10～3	36.5～38.5
WD100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10～3	53～65
WD120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10～3	75.4～81.7

WD150～WD360外形尺寸

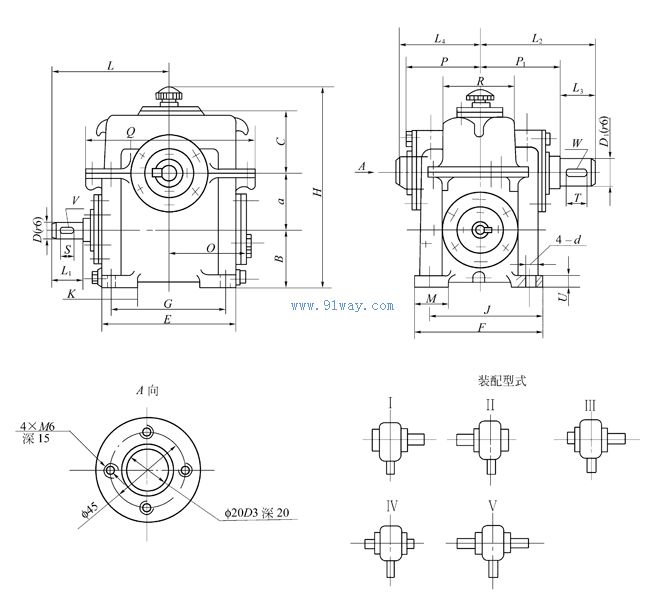

WD150～WD360減速器安裝尺寸見下表

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD150	150	150	165	35	65	370	340	310	513	280	100	303	58	315	105	190
WD180	180	180	190	40	70	430	360	360	593	300	120	362	82	345	105	215
WD210	210	210	215	45	80	490	400	400	683	320	140	412	82	385	130	225
WD250	250	250	265	50	90	570	430	440	813	360	160	442	82	395	130	240
WD300	300	300	320	70	120	670	500	520	968	420	200	535	105	465	165	270
WD360	360	360	370	80	150	840	610	650	1138	440	240	640	130	575	200	340

型號	M	O	P	P1	Q	R	S	T	U	V(b×h)	W(b×h)	d	轉動慣量kg·m2	質量/kg
WD150	90	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10～3	146～163
WD180	90	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10～3	295～327.5
WD210	100	300	215	255	585	250	70	140	30	14×9	22×14	22	23.50×10～3	298～344
WD250	120	340	225	265	665	270	80	125	40	14×9	25×14	26	79×10～3	480～513
WD300	150	405	255	300	765	310	90	140	50	20×12	32×18	32	143×10～3	771～904
WD360	180	490	325	375	905	360	110	180	50	22×14	36×20	39	223.13×10～3	1195～1395

WD減速器傳動比及輸出轉矩表

型號	轉矩	速比
		9.67	11.67	13.67	15.67	17.67	19.5	21.5	23.5	25.5	27.5	30	33	37	41	47	53	60
WD	80	55.9	55	53	41.2	48.1	54.9	52	41.2	49.1	45.2	56	56	49.1	53	41.2	48.1	—
	100	111	105	106	98.1	93.1	101	89.2	98.1	77.5	91.1	107	107	103	99	98.1	93.2	69.6
	120	188.3	186.4	172.5	163.8	139	169.8	168.8	165	158	158	188.3	166	183.5	172.5	164.8	139.2	130.7
	150	344	332	335.5	328.5	272	341	301	328.5	295	296	336.5	360	347	335.5	328.5	271	237.5
	180	596.4	680	586	561	475	524	527	561	537	—	640	565	535	584.9	555	471	506
	210	1009.4	864.4	920	877	744.8	820	899	878	840.9	877	1006.5	887	950.6	921	877	744.8	279
	250	1728	1700	1352	1254	1328	1577	1313	1254	1470	1136	1725	15.078	1695	1352	1254	1332	1426
	300	2832	2656	2685	2567	2018	2734	2273	2568	2460	2371	2783	2724	2773	2695	2568	2018	1881
	360	4704	4606	4282	4429	3498	4723	4184	4429	4253	—	4665	4576	4495	4282	4429	3488	3920
