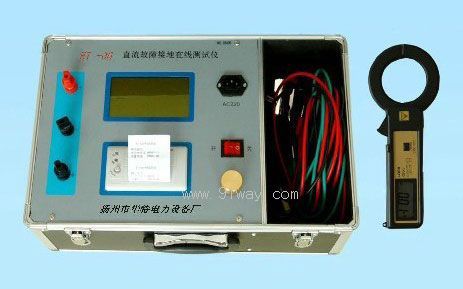

ZJDG-I直流接地電阻故障測試儀產品詳細說明：

一、概述：
ZJDG-I直流接地電阻故障測試儀廣泛存在于電力、電信、冶金、石化、紡織等各個領域中，并發揮著重要作用。直流系統接地故障會對產生帶來巨大的安全隱患，如果發生單點直流接地故障必須在規定的時間內解決，如果不能快速的解決，系統產生多點接地，后果將不堪設想。傳統的解決方法是將直流系統逐路斷開（斷開時間不超過3秒鐘），看直流系統電壓是否恢復正常，確定好某回路后，再繼續向下一步查找，這種方法費時費力，具有潛在危害性，某些設備是不允許斷開直流系統，因此傳統的直流接地查找方法不理想。采用“直流接地在線測試儀”避免了傳統查找方法的缺陷，可以在不影響直流系統工作的情況下實現快速、安全、有效的查找。

二、 ZJDG-I直流接地電阻故障測試儀特點：

⒈ 適用于直流220V以下系統。
⒉ 測量直流接地電阻值0-20KΩ。
⒊ 采用微機操作軟件系統和高精度傳感器，儀器可自動計算接地電阻值、接地電流值、接地電壓值、為查找的故障點提供依據。 ⒋ 采用消除雜散的分布電容裝置。
⒌ 采用日本高精度、抗干擾鉗型表。
⒍ 適應環境溫度范圍：-50—400。
⒎ 對人體環境安全無影響。
⒏ 在線帶電快速查找電廠或變電站直流系統。
⒐ 在存在對電源的干擾。
⒑ 可靠程度99%。

三、技術參數：
⒈ 輸入電最高壓：250DC 250AV
⒉ 最大輸出電壓：~15V
⒊ 最大輸入電流：120mA
⒋ 最大輸入功率：30W
⒌ 額定電壓：DC220V、 AC220V
⒍ 額定功率：220W
⒎ 外型尺寸重量：440*290*210（mm）7Kg

四、查找方法：
⒈ 插上電源，打開220V交流電源開關
⒉ 紅色夾子接正極母線，黑色夾子接負極母線，接地端接地應良好，即直流屏的鐵殼。
⒊ 待數據處理完畢，按選擇鍵顯示測試項目，應將光標移至自動檢測，按下“確認”鍵，將自動檢測接地電壓值，接地電流值，接地電阻值，無接地時，接地電壓+110V、-110V‘接地電流值為0A接地阻值為0歐。
⒋ 查找接地時，將光標移至連續檢測，按下確認鍵，用鉗形電流表，在直流母線上各支路檢測電流，與測試儀電流比較接近的值，亦為接地支路順此線向下檢測，直至找到接地點。檢測完畢按取消鍵逐步返回。
⒌ 如果手動檢測時，檢測到正級接地，不應再手動檢測負極接地。
如果檢測到負級接地，不應手動檢測手動正級接地。否則將造成內置保險損壞，儀器將不能使用，必須更換保險后在使用。
⒍ 打印：當儀器檢查完畢須打印時，將光標移到打印處，按“確認”開始打印。

五、 注意事項：
⒈ 信號電源應加在直流故障母線上。
⒉ 在查找故障的間歇注意隨時關掉電源
⒊ 當各個支路都無明顯接地時，應注意它是否在供電部分，例如：蓄電池、充電機等部位。
⒋ 高阻接地故障查找時，應拆除絕緣監察電器接地點。
⒌ 個別系統由于充電機濾波效果不好，造成系統存在較大的工頻干擾，查找接地點時應暫時退出充電機。
⒍ 本儀器帶電操作，接電時應嚴格按說明書順序，由于操作不當，造成人身傷害及儀器損壞，本公司不承擔任何法律責任。
