PA-27無功功率變送器產品詳細說明：

PA-27無功功率變送器技術指標

輸入負載：電壓互感器PT：≤0.1VA，電流互感器CT：≤0.2VA
超負荷能力：電壓：2倍額定輸入（連續）訊號； 電流：10倍額定輸入（連續）訊號10s
精度：±0.2%RO
響應時間：＜400ms
輸出電壓：0~10Vdc, 0~5Vdc (負載電阻＝輸入電壓／10mAdc)
輸出電流：0~20mAdc ,4~20mAdc （負載電阻＝10Vdc／輸出電流）
輸出波紋：≤0.5% RO
工作環境溫度：0~50℃／小于95%相對濕度 （無冷凝狀態）
貯存環境溫濕度：-20~70℃／小于70%相對濕度 （無冷凝狀態）
耐壓強度：AC2KVrms／min
絕緣阻抗：DC500V時大于100MΩ
電磁兼容性：符合GB／T18268工業設備應用要求（等同IEC61326-1）
電源消耗：約4VA

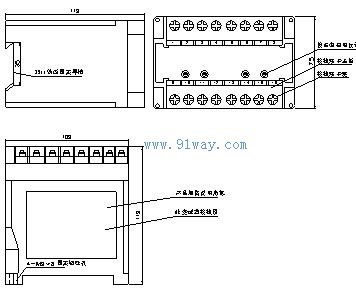

PA-27無功功率變送器安裝尺寸

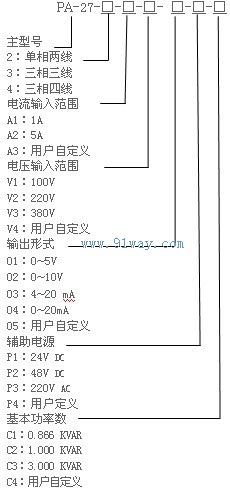

選型代碼

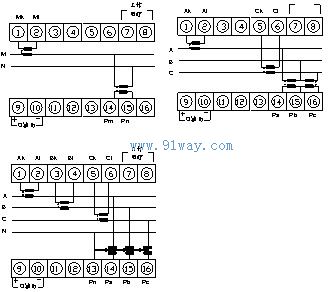

接線圖
