P-14系列熱電阻信號隔離器產品詳細說明：

P-14系列熱電阻信號隔離器輸入、輸出范圍



代碼	輸入	代碼	輸出
1	CU50(-20℃-100℃)	1	-1-5V
2	CU100(0-100℃)	2	0-5V
3	PT100(0-150℃)	3	1-5V
4	PT100(0-200℃)	4	0-20mA
5	PT1000(0-400℃)	5	4-20mA
8	用戶特定參數

P-14系列熱電阻信號隔離器技術規格

熱電阻激勵電流	恒流800uA
輸出阻抗	電壓型≥10KΩ 電流型≤550Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入、輸出之間 ≥100MΩ(500VDC)
絕緣強度	電源、輸入、輸出之間≥1500VAC/分鐘
電源	24VDC±10%
消耗功率	＜1W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入PT100(0-200℃)輸出4-20mA 型號P-1445

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，三端口全隔離

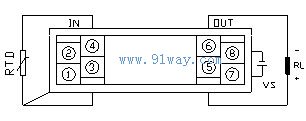

接線圖

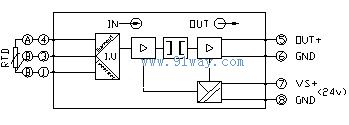

方框圖


外形尺寸
