G-512熱電偶信號分配器產品詳細說明：

G-512熱電偶信號分配器輸入、輸出范圍

代碼	輸入信號		訂貨請注明 熱電偶的型號 (K.S.B等)
1	0-400℃
2	0-600℃
3	0-800℃
4	0-1000℃
5	0-1200℃
6	0-1400℃
7	0-1600℃
8	用戶特定參數
代碼	輸出信號1	代碼	輸出信號2	輸出阻抗
A	0-5V	A	0-5V	≥10K
B	1-5V	B	1-5V
C	0-20mA	C	0-20mA	≤500Ω
D	4-20mA	D	4-20mA
H	用戶特定參數
輸出為單通道時，輸出信號2為缺省

G-512熱電偶信號分配器主要技術規格

輸出阻抗	0—500Ω
響應時間	<0.05s（0~90%）（TYP）
波??? 紋	<10mVrms
傳輸誤差	0.1%的終值
溫度系數	50ppm/K的測量值/100Ω負載
耐壓強度	500VDC時100MΩ以上，2000VAC/分鐘
工作溫度	-10℃～+70℃
工作濕度	<90%RH（無凝結水）
電??? 源	24VDC±10%或110—265VAC
消耗功率	<2W
外殼材料	尼龍PA.66
重??? 量	約120克

訂貨注明
標明輸入、輸出信號的代碼 例：輸入0-800℃ 輸出信號1：1-5VDC 輸出信號2：4-20 mA 型號G-5123BD
（注明熱電偶型號K、S、B等）

產品特點
定端子，螺栓接線 35mmDIN導軌安裝 數字電路，精度更高 輸入/輸出/電源/通道間全隔離 冷端補償，斷線告警，非線性處理

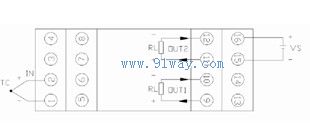

接線圖


方框圖

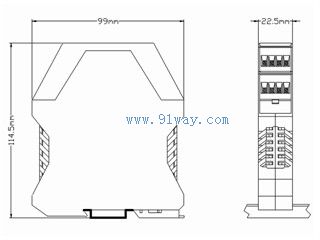

外形尺寸
