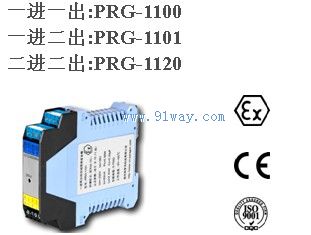

產品描述
PRG-11□□是一款二線制，三線制變送器，電流源輸入檢測端隔離式安全柵，給危險區的變送器提供隔離電源，變送器產生的4-20mA信號（或電流源信號）從危險側隔離傳送到安全側，該產品需要獨立供電，電源、輸入和輸出間全隔離。

PRG-1100/1101/1120變送器電流源輸入檢測端隔離安全柵技術規格
工作電源：20V-35Vdc
功耗：一進一出約1W（24V供電，20mA輸出時） 一進二出約1.5W（24V供電，20mA輸出時） 二進二出約2W（24V供電，20mA輸出時）
配電輸出電源：輸出電流20mA時
配電電壓大于16V
輸入信號范圍：4mA~20mAdc
輸出信號范圍：4mA~20mAdc
允許輸出負載能力：0~750Ω

性能指標
絕緣強度：本安端/非本安端間2500Vac/分鐘
非本安端間1000Vac/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度: -20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構：35mm導軌卡裝式
ABS外殼材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整機重量：150g

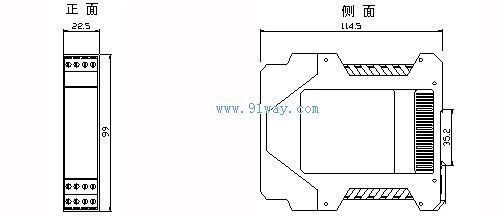

外形尺寸圖

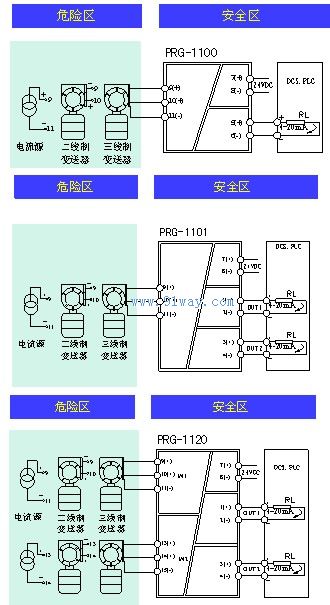

接線圖
