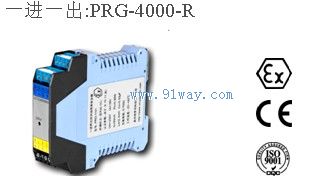

產品描述
PRG-4000-R熱電阻隔離式安全柵具有本安輸入回路的單通道安全柵，可把來自危險區二/三/四線制熱電阻阻值1：1隔離傳送到安全區。

主要技術規格
電源電壓：20V-35Vdc供電
通道數：單通道
功耗：約0.5W
輸入信號范圍：2/3/4線制熱電阻
輸出信號范圍：電阻信號1：1
信號范圍：-200～+800℃
性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘  非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝， ABS外殼材料， 插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級，符合EMC標準，寬范圍供電
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質

適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC，危險氣體的0區危險場所的熱電阻傳感器相連二、三或四線制PT100熱電阻
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10.11.12.16）
Um = 250V Uo = 13V Io = 66.6mA
Co = 1uF Lo = 8mH Po = 0.22W

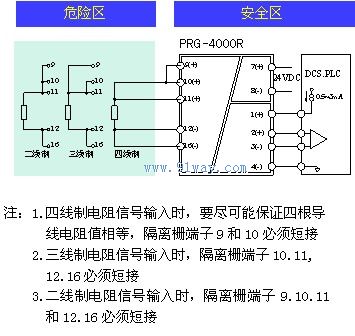

接線圖

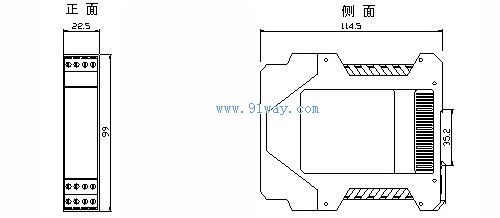

外形尺寸圖
