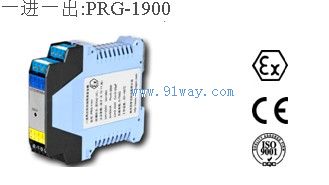

產品描述
PRG-1900應變電橋隔離式安全柵給現場應變電橋提供12VDC激勵電源，將電橋產生的毫伏信號1：1隔離傳輸?shù)桨踩珎取?

主要技術規格
電源電壓：20V-35Vdc供電
通道數：單通道
功耗：約1.8W
信號類型：電橋信號：mV信號
激勵電源：12Vdc（40mA）
輸入信號范圍：-100mV～+100mV
輸出信號范圍：-100mV～+100mV

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘
非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

PRG-1900應變電橋隔離式安全柵特點

ⅡC防爆等級，符合EMC標準，寬范圍供電，-100mV～+100mV輸出
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區電橋信號、毫伏信號傳感器相連。
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9-10）
Um = 250V Uo =17.85V Io = 314mA
Co = 0.3uF Lo = 0.25mH Po = 1.4W
認證參數：端子（11-12）
Um = 250V Uo = 12V Io = 2.65mA
Co = 1.41uF Lo = 100mH Po = 7.95mW

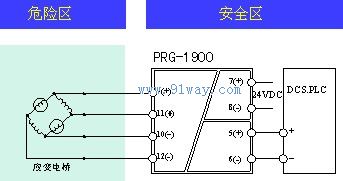

接線圖

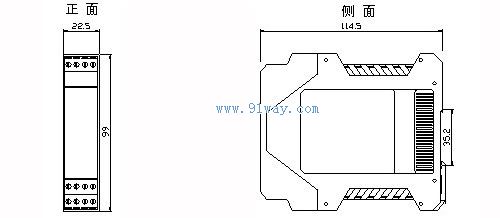

PRG-1900應變電橋隔離式安全柵外形尺寸圖
