X43F46-150LB旋塞閥產品詳細說明：

X43F46-150LB旋塞閥：

旋塞閥是用帶通孔的塞體做為啟閉件，通過塞體與閥桿的轉動實現啟閉動作的閥門。
產品簡介:旋塞閥結構簡單，啟閉迅速，流體阻力小，近年來作為歷史上最早被人們采用的閥門之一,不但沒有被球閥等型式的閥門所代替，反而市場呈現愈來愈火爆的趨勢。

一、旋塞閥系列
旋塞閥系列有兩類：
1.X43F4型：特殊設計的閥座襯套（PTFE或對位聚苯）與鋼制塞體組成的密封副；塞體為不銹鋼（不襯）
2.X43F46型：全部閥體、塞體通道表面內襯FEP。以及根據上述基本型式擴展而至的內襯PFA，PCTFE和使溫度可達300℃,用于鑲嵌閥座的對位聚苯新材料以滿足各種工況需要。
X43F4和X43F46 型自潤滑旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，密封性能好，使用壽命長，具有進出口端同時密封的優點，在整個工作過程當中密封副摩擦系數小，塞體運轉靈活，永遠不需潤滑。
3.X6D3F和X6C3F型：以X43F4 為基型的對焊端和承插焊端連接的旋塞閥，壓力級最高可達ANSI 900Lb。

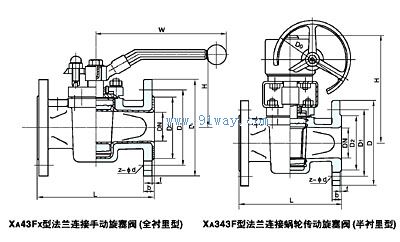

二、X43F46-150LB旋塞閥結構特點
1.閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3.塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4.整個密封過程可近似認為與管道內壓力無關。
5.PTFE襯套內，根據使用溫度和工作介質采用不同材料填充物，潤滑好、壽命長。

三、設計規范
遵循GB 12240,API 599,API 6D標準。
四、驅動方式
手動、電動、蝸輪傳動。

遵 循 規 范
設計制造	國標GB	美標ANSI/API
	GB 12240	API 599/API 6D
結構長度	GB 12221（中系列）	ANSI B 16.10 DIN 3202
法蘭尺寸	JB78/GB9113 HG20592～HG20635	ANSI B16.5 ANSI B 16.11 ANSI 16.25
壓力試驗	GB/T13927	API598

壓力范圍：	規格范圍：
1、X43型法蘭連接旋塞閥 PN0.6～4.0(MPa) PN150～600（Lb) 2、X6D3型對焊連接旋塞閥 PN1.6～16.0(MPa) PN150～900(Lb) 3、X6c3型承插焊旋塞閥 PN1.6～16.0（MPa） PN150～900(Lb)	DN15～500(mm) NPS1/2～16(英寸） DN15～100（mm) NPS1/2～4(英寸） DN15～100（mm) NPS1/2～4(英寸）
主體材料：	驅動方式：
HT250，WCB，A126CI，A216WCB， A352LCB， CF8，CF8M，CF3，CF3M，	手動、電動、蝸輪傳動
