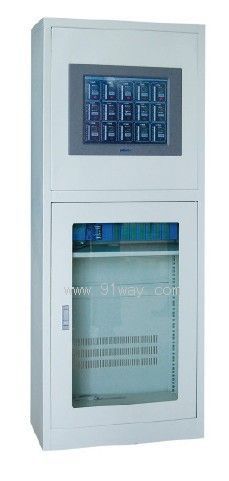

YDKS型船用軟邏輯控制監測報警裝置采用先進架構的高科技產品,具有強大的功能和靈活的組態能力。裝置可接受傳感器采集的液位、溫度、壓力和其它各種信號,經程序處理后實現綜合測量、顯示、報警和控制等功能。適用于各類船舶的機艙監測報警、泵閥控制、液位遙測、壓載控制、平衡測控、撓度測量及其它工業系統的自動化綜合測量控制。
YDKS型船用軟邏輯控制監測報警裝置采用先進的嵌入式雙核結構,上位機與下位機均自帶CPU模塊,獨立運行系統軟件,上、下位機通過現場總線進行通訊,下位機單元可完全脫離上位機獨立工作,形成高可靠性的系統硬件配置。同時,實用現場總線進行通訊,在提高抗干擾能力的同時,還可方便的實現系統冗余,進一步提高可靠性。
上位機采用嵌入式平板電腦,既具有計算機的強大處理能力又具有堅固緊湊的特點,適合于船舶等空間狹小及惡劣條件下的工作需求。同時,上位機運行可靠,人機界面有好,能運行液位遙測、閥門監控、縱橫傾測量、撓度測量等多種測量控制程序,符合船舶運行的各項規范要求。
下位機采用先進的軟邏輯控制器,與一般的PLC相比具有更強的運算處理能能力。下位機還具有RS485、RS232、TP/IP等多種接口及通用的通訊協議,便于信號遠傳或與第三方設備進行通訊。下位機同時具有靈活的組態能力,能根據不同控制需求配置不同的采集控制模塊,更好為客戶節省硬件成本。
系統可接受來自現場傳感器的各類量值信號,經采集模塊傳送至軟邏輯控制器(PAC),由PAC對這些信號進行計算與處理,通過驅動輸出模塊發出各種顯示、控制、報警信號。同時PAC將信號轉換為數字量,通過多種接口提供給上位機,上位機可以對各種量值、設備狀態及報警信息進行顯示與設置,并完成存儲、指標等功能。
