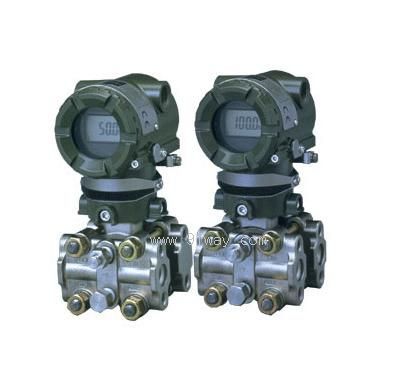

EJAX110A差壓變送器產品詳細說明：

EJAX110A差壓變送器用于測量液體、氣體和蒸汽液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。EJAX110A也可HART275手操器相互通訊，通過它們進行設定、監控等。

功能規格
輸出:二線制，4-20mADC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4-20mADC信號上。
電源電壓
10.5-42VDC (工作狀態)
10.5-30VDC (本安型)
16.4-42VDC (數字通訊)
16.4-30VDC (本安型)
負載（輸出信號代碼為E和S時）
0-1335Ω工作狀態
250-600Ω數字通訊
環境溫度:-30-85℃（-22-1760F）
接液溫度:-40-120℃（-40-2480F）
HART:通訊距離 用多芯雙絞線，通訊距最大可達1.5Km，通訊距離因電纜類型而異。
三、性能規格
調量程的參考精度:包括從零點開始的線性、滯后性和重復性）:±0.1%~±0.5%
靜壓影響:±[0.1%量程+0.028%量程上限]/6.9MPa{1000psi}
過壓影響:±0.03%量程上限/6.9MPa{2000psi}
穩定性:±0.1%量程上限/60個月

EJAX110A差壓變送器選型規格表

型號	規格代碼	說明
EJAX110A		差壓變送器
輸出信號	-E	4～20mA,HART協議數字通訊（參見GS1C22T1-CY）
測量量程 （膜盒）	L M H V	0.5～10KPa{50～1000mmH2O} 1～100KPa{100～10000mmH2O} 5～500kPa{0.05～5kgf/cm2} 0.14～14MPa(1.4～140kgf/cm2)(注1)
接液部分材質	S H M T A B	[本體（]注2）[膜盒][排氣螺釘] SCS14ASUS316L(注5)SUS316 SCS14A哈氏合金C-276(注6)SUS316 SCS14A蒙乃爾(注6)SUS316 SCS14A鉭(注6)SUS316 哈氏合金C-276(注3)哈氏合金C-276(注6)哈氏合金C-276 哈氏合金C-276(注3)鉭(注6)哈氏合金C-276 蒙乃爾(注4)蒙乃爾(注6)蒙乃爾
管道連接	0 1 2 3 4 5	無過程接頭（容室法蘭上Rcl/4內螺紋） 帶Rcl/4內螺紋的過程接頭帶Rcl/2內螺紋的過程接頭 帶1/4NPT內螺紋的過程接頭帶1/2NPT內螺紋的過程接頭 無過程接頭（容室法蘭上1/4NPT內螺紋）
螺栓、螺母材質	A B C	[最大工作壓力] L膜盒（注9）L、M、H、V膜盒 SCM4353.5MPa16MPa{160kgf/cm2} SUS6303.5MPa16MPa{160kgf/cm2} SUH6603.5MPa16MPa{160kgf/cm2}
安裝方式	-2 -3 -6 -7 -8 -9	垂直安裝，右面高壓，過程接頭在上（注7） 垂直安裝，右面高壓，過程接頭在下（注7） 垂直安裝，左面高壓，過程接頭在上（注7） 垂直安裝，左面高壓，過程接頭在下（注7） 水平安裝，右面高壓（注8）水平安裝，左面高壓（注8）
電氣接口	0 2 3 4	G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口Pg13.5內螺紋，2處接線口 M20內螺紋，2處接線口 G1/2內螺紋，2處接線口，帶一個盲塞 1/2NPT內螺紋，兩個電氣接口，一個盲塞Pg13.5內螺紋， 兩個電氣接口，一個盲塞 M20內螺紋，兩個電氣接口，一個盲塞
顯示表頭	D E f	數字表頭 帶設定按鈕的數字表頭 （無表頭）
2-inch管安裝支架	A B C D N	SECC平托架 SUS304平托架 SECCL型托架 SUS304L型托架 無安裝支架

例1：EJAX110A-EMS5A-92NN
注
1：接液部分材質代碼為H、M、T、A、D的測量范圍為0～14MPa
2：容室法蘭和過程接頭材質
3：材質等同于ASTMCW-12MW
4：材質等同于ASTMM35-2
5：膜片材質為哈氏合金C-276，其余接液部分材質為SUS316L
6：指膜片和其它接液部分材質
7：必要時，選代碼為C和D的安裝支架注8：必要時，選代碼為A和B的安裝支架
9：適用于接液材質代碼為H、M、T、A、D和B時
