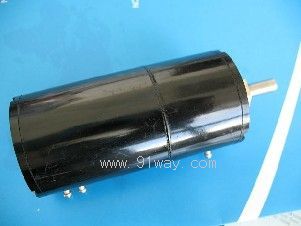

WXD4-201精密多圈線繞電位器(20圈)特性簡介:
標稱阻值范圍:(Rated rcsistance range) 680Ω~100KΩ
阻值偏差: (Resistance tolerance) ±2% ±5% ±10%
額定功率: (Rated power) 3W
最高工作電壓:(Maximum working voltage) 160V
機械壽命: (Mechanical endurance) 5000周(cycles)
線性精度: (Linearity) ±0.1% ±0.25% ±0.5% ±1%
機械角度: (Mechanical rotating angle) 7200°
軸端形狀: (Shape of shaft end) ZS—1
軸長: (Length of shaft) L=25mm 20mm 16mm
WXD4-201精密多圈線繞電位器(20圈)等級:工業級、普軍級
| 序號 |
名稱 |
L |
L1 |
備注 |
| 1 |
短軸 |
16 |
8 |
配旋鈕 |
| 2 |
中軸 |
20 |
12 |
配旋鈕、配指示器 |
| 3 |
長軸 |
25 |
17 |
配指示器 |
