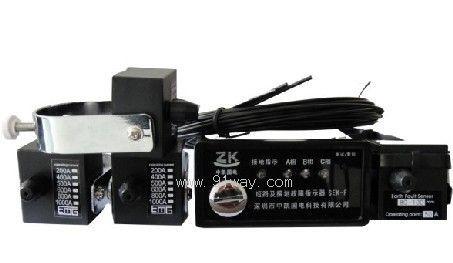

SEK-F型面板故障指示器產品詳細說明：

一、產品簡介
SEK-F型面板故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。線路發生故障時，工作人員可借助指示器的報警指示，迅速確定故障區段，并找出故障點。同時，報警信息可實時發送到監控中心的服務器，在監控電腦的屏幕上顯示出故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了最佳途徑。對提高工作效率，縮短停電時間，迅速恢復供電，提高供電可靠性和經濟效益，有著十分重要的意義。

二、面板型故障檢測裝置由兩部分組成：
A、主機 B、短路（接地）傳感器

三、SEK-F型面板故障指示器主要功能
1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障且故障電流達到或超過報警電流整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障且接地故障電流達到或超過報警電流整定值時，接地傳感器發出報警信號中，通過光纖傳輸到主機，主機接收到此信號后，產生相應的報警指示信號。
3. 自 動 復 位 ：當指示器發出報警信號后，如果無人工復位，則指示器將在設定的復位時間內自動復位。
4. 人 工 復 位 ：當指示器產生報警后，可通過觸發指示器主機面板上的“復位/測試”按鈕進行復位，以解除報警。
5. 測 試 ：指示器可進行工作性能自檢。通過按下主機面板上的“復位/測試”按鈕并保持1.5秒進行測試。

四、SEK-F型面板故障指示器安裝步驟：
1、指示器的主機安裝在配電柜的前面板上；
2、短路傳感器的安裝；
短路傳感器必須安裝在電纜的單相分支上，安裝時可直接安裝在被測電纜上，并進行緊固，防止滑動而造成脫落。
3、接地傳感器的安裝：
接地傳感器安裝時應注意需將電纜的三根導線包圍起來，電纜的接地線必須回穿傳感器并緊固，防止滑動而造成脫落。
4、連接：
傳感器與主機采用光纖線連接，安裝時將光纖的兩端分別插入到傳感器、主機的光纖接頭上，旋緊接頭使光纖不能拔出。具體步驟如下：
4.1、將A相短路傳感器光纖線的另一端插入主機后面板上A對應的光纖孔；
4.2、將B相短路傳感器光纖線的另一端插入主機后面板上B對應的光纖孔；
4.3、將C相短路傳感器光纖線的另一端插入主機后面板上C對應的光纖孔；
4.4、 安裝時將接地傳感器光纖線的另一端插入主機后面板上D對應光纖孔
五、主機尺寸：長×寬×高為： 96×49×85mm
主機安裝開口尺寸：長：91±0.5mm 寬：43±0.5mm
六、操作：
1. 測試：需要自檢時，按下面板上“復位/測試”按鈕并保持1.5秒，本機進入自檢狀態，面板上的所有
指示燈閃亮，表明整機工作狀態正常，整個過程7秒后自動結束，或者再按下“復位/測試”按鈕可以結束自檢過程，恢復正常狀態。
2. 清除報警：當線路發生故障時指示器產生報警信號，故障處理完畢后應清除報警，可通過觸發指示器主機面板上的“復位/測試”按鈕解除報警。如果無人工進行復位，在整定時間(6、12、24、48小時)后，指示器可自動進行復位。
七、設定復位時間：
指示器報警指示狀態清除時間分四種，6h、12h、24h、48h、調整復位時間時需將主機前面板打開，調整撥碼開關，將開關1號位置NO、其他三組置OFF時，復位時間為6小時，以此類推。出廠整定值為12小時。

八、技術參數
1. 短路電流報警：≥150A 誤差±10%；出廠設定為800A，短路延時60mS
2. 接地電流報警：3A~200A 誤差±10% 出廠設定為10A，接地延時40mS
3. 工作電源： ER14505 3.6V鋰電池（使用壽命不小于5年）
4. 整機待機電流：≤ 5μA
5. 自動復位時間：可根據需要設定
6. 指示器防護等級：主機IP40；傳感器IP65
7. 短路電流傳感器最大承受電流：20KA 4S
8. 工作環境：-35℃～+65℃；相對溫度：≤95%；防水、防酸、防鹽霧
9. 使用范圍：20kV以下等級的系統中
