JDZ9-3R型電壓互感器產品詳細說明：

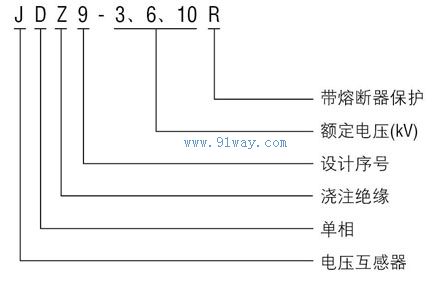

JDZ9-3R型電壓互感器型號及其含義


正常使用條件
安裝場所: 戶內。
環境溫度: 最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過 30℃。
大氣條件: 大氣中無嚴重污穢。

JDZ9-3R型電壓互感器技術參數

產品型號	額定電壓比 (kV)	準確級或準確級組合	額定輸出 (VA)	極限輸出 (VA)	額定絕緣水平 (kV)
JDZ9-3R	3/0.1	0.2	20	500	3.6/25/40
		0.5	50

結構與特點
本系列電壓互感器為支柱式結構，采用環氧樹脂全封閉環氧澆注，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物。在其一次出線端帶有兩只更換方便的熔斷器用于短路保護。產品底板上有接地螺栓及供安裝用的四個安裝孔。

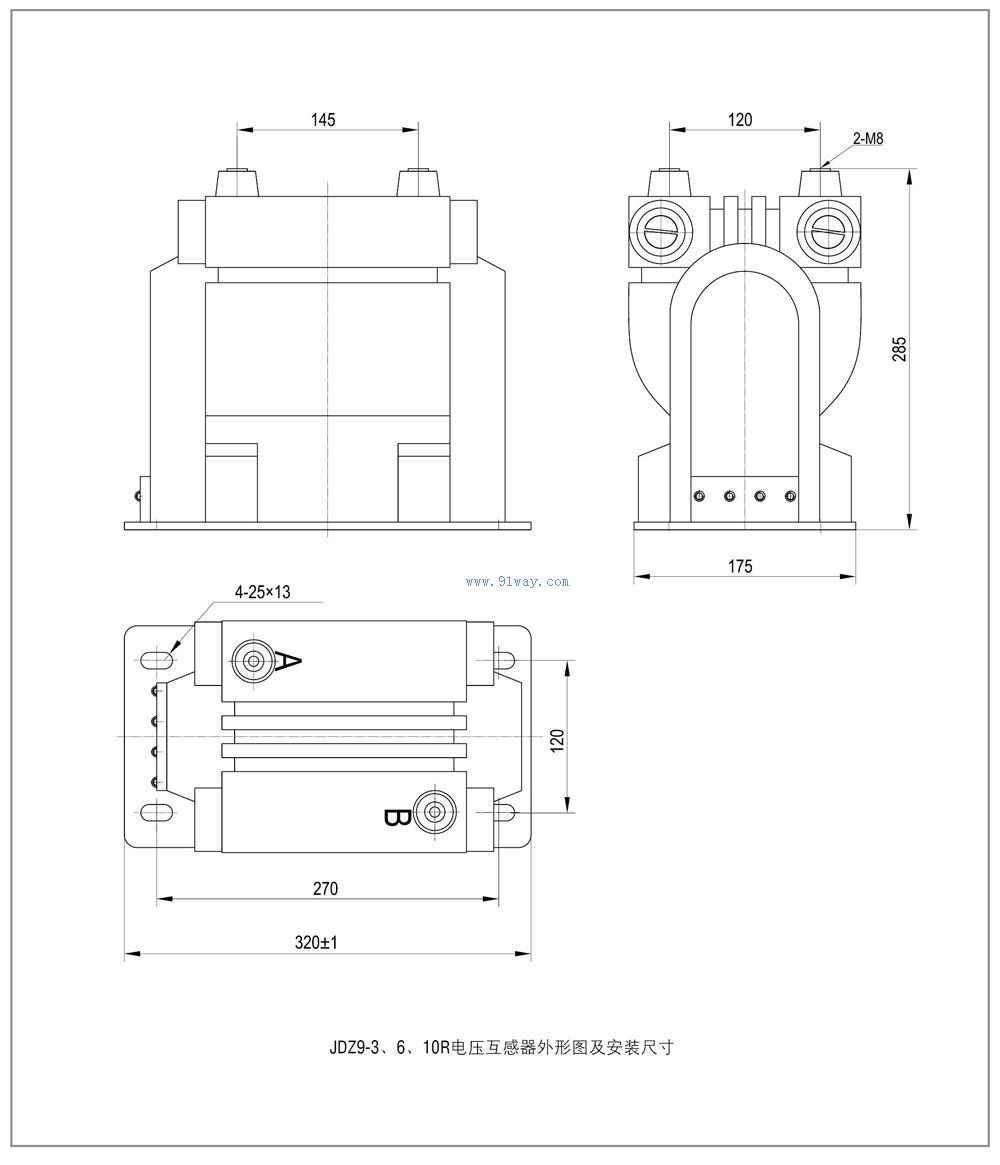

JDZ9-3R型電壓互感器外形圖及安裝尺寸
