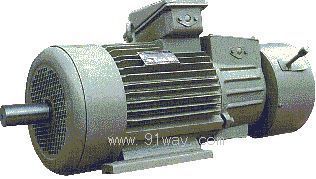

YZER系列起重及冶金用電磁制動三相異步電動機產品詳細說明：

YZER系列起重及冶金用電磁制動三相異步電動機是YZ YZR系列電動機的派生品，是在YZ YZR電機的基礎上增加一個直流電磁制動器而組成。具有過載能力大，制動可靠，制動力矩可調，結構緊湊。控制方便，使用維護簡單等特點。適用于要求頻繁起動，快速制動，準確定位，籪續轉動的起重及冶金機械設備上。
使用條件：
額定電壓：380 V 額定率為50 Hz
勵磁電壓為：170 V

YZER系列起重及冶金用電磁制動三相異步電動機技術數據


機座號	同步轉速									額定靜能制動力矩N.m
	1500r/min			1000r/min			750r/min
	功率KW	JMkg.m2	轉子繞組 開路電壓V	功率KW	JMkg.m2	轉子繞組 開路電壓V	功率KW	JMkg.m2	轉子繞組 開路電壓V
112M1	0.75	0.031	100	-	-	-	-	-	-	15
112M2	1.5	0.033	100	-	-	-	-	-	-	15
112M3	2.2	0.035	132	1.5	0.04	100	-	-	-	15
132M1	3.7	0.07	187	2.2	0.07	132	-	-	-	30
132M2	5.5	0.08	139	3.7	0.08	185	-	-	-	40
160M1	7.5	0.15	185	5.5	0.12	138	-	-	-	55
160M2	11	0.18	252	7.5	0.15	185	-	-	-	150
160L	15	0.22	218	11	0.20	200	7.5	0.2	205	150
180L	22	0.40	250	15	0.39	218	11	0.39	172	200
200L	-	-	-	22	0.67	200	15	0.67	178	300
225M	-	-	-	30	0.84	250	22	0.82	232	450
250M1	-	-	-	37	1.52	250	30	1.57	272	750
250M2	-	-	-	45	1.78	290	37	1.77	335	750

YZREIM1001,IM1003機座帶底腳、端蓋上無凸緣的電動機


機座號	安裝尺寸													外形尺寸
	A	A/2	B	C	D	D1	E	E1	F	G	H	K	螺栓直徑	AB	AC	BB	HA	HD	L
112M	190	95	140	70	32	-	80	-	10	27	112	12	M10	250	245	235	18	335	670
132M	216	106	178	89	38					33	132			275	285	260	20	365	730
160M	254	127	201	108	48	-	110	-	14	42.5	160	15	M12	320	325	290	25	425	875
160L			254													335			920
180L	279	139.5	279	121	55	M36×3		82		19.9	180			360	360	380		465	1010
200L	318	159	305	133	60	M42×3	140	105	16	21.4	200	19	M16	405	405	400	28	510	1110
225M	356	178	311	149	65					23.9	225			455	430	410		545	1370
250M	406	203	349	168	70	M48×3	140		18	25.4	250	24	M20	515	480	510	30	605	1680

YZRE IM3011、IM3013立式安裝、機座不帶底腳、端蓋有凸緣、軸伸向下的電動機

機座號	安裝尺寸															外型尺寸
	凸緣號	D	D1	E	E1	F	G	M	N	P	R	S	螺栓直徑	T	孔數（個）	HD	L	LA	LB
112M	FF215	32	-	80	-	10	27	215	180	250	0	15	M12	4	4	220	670	14	590
132M	FF265	38					33	265	230	300						230	730		650
160M	FF300	48	-	110		14	42.5	300	250	350		19	M16	5		260	905	18	795
160L																	950		840
180L		55	M36×3		82		19.9									280	1020		910
200L	FF400	60	M42×3	140	105	16	21.4	400	350	450					8	320	1190	20	1050
225M		65					23.9										1250		1110
250M	FF500	70	M48×3			18	25.4	500	450	550						355	1750	22	1610
