NYD(NJ)型接觸式楔塊逆止器產品詳細說明：

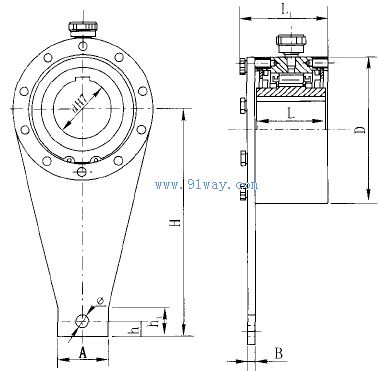

NYD65～NYD200型逆止器結套的基本尺寸和參數：

型號(NYD)	額定逆止矩Te N.m	孔徑范圍 d mm	內圈最高轉速r/min	空轉阻力矩N.m	結構尺寸									最大重量Kg
					A	B	D	H	h1	h	Φ	L	L1
NJ(NYD)65	1600	50-65	150	4	50	6	160	226	30	16	13.5	85	106	13.5
NJ(NYD)75	2500	60-75		5	65	6	170	269	35	19	16.5	85	106	16.1
NJ(NYD)85	6000	70-85		8	95	9	210	329	45	29	20.5	110	135	29.2
NJ(NYD)95	8000	80-95		10	105	9	230	382	55	32	20.5	110	138	37.2
NJ(NYD)110	11000	90-110		15	110	12	270	425	60	40	26	110	141	46.1
NJ(NYD)130	16000	100-130	100	20	120	12	320	506	65	36	26	130	161	82.8
NJ(NYD)160	25000	120-160		35	120	20	360	612	65	32	31	140	183	125
NJ(NYD)200	38000	160-200		45	130	20	430	623	70	43	41	160	207	180

注：　
1.孔公差H7(GB1800～1804-79),為推薦軸公差為h6,配合公差為H7/h6,鍵槽按GB1095-79的Js9、GB1184-75的7-9級標準制作；
2.請?jiān)谟嗀泦紊蠘?biāo)出孔徑、尺寸公差,否則按標準配合公差H7加工；
3.請選用優先孔徑:50、55、60、65、70、75、80、85、90、95、100、110、120、130.......

NYD220～NYD450型逆止器的基本尺寸和參數：

型號(NYD)	額定逆止力矩Te N.m	孔徑范圍d mm	內圈最高轉速r/min	空轉阻力矩N.m	結構尺寸							最大重量Kg
					A	B	D	H	h	L	L1
NJ(NYD)220	50000	160-220	80	75	238	259	500	820	80	230	303	351
NJNJ(NYD)250	90000	180-250	50	95	288	323	6000	1000	100	290	367	675
NJ(NYD)270	125000	200-270		100	298	323	650	1100	110	290	367	737
NJ(NYD)300	180000	230-300		110	356	335	780	1300	135	290	392	1123
NJ(NYD)320	270000	250-320		140	386	345	850	1500	135	320	412	1425
NJ(NYD)350	320000	250-350		160	414	360	930	1600	135	360	426	1955
NJ(NYD)420	520000	320-420		220	474	484	1030	1800	165	450	550	2930
NJ(NYD)450	700000	350-450		250	526	494	1090	2000	165	480	574	3380

注:1.孔公差H7(GB1800～1804-79),為推薦軸公差為h6,配合公差為H7/h6,鍵槽按(GB1095-79的Js9,GB1184- 75的7-9級標準制作; 2.請?jiān)谟嗀泦紊蠘?biāo)出孔徑、尺寸公差,否則按標準配合公差H7加工; 3.請選用優先孔徑:50、55、60、65、70、75、80、85、90、95、100、110、120、130........
