DYTS系列大功率永磁同步電動機產品詳細說明：

DYTS系列大功率永磁同步電動機
DYTS系列高效永磁力矩伺服電機是我針對機床、包裝機械等行業的需要而開發的新一代產品，為機床、包裝機械等制造業開發更先進設備提供的一款高性能高附加值的產品。采用了特殊的繞組設計、先進的定轉子結構設計使DYTS系列電機能夠勝任高速段的強大恒功率保持能力;具有超低的額定轉速和超低速大扭矩運行能力。

采用了低慣量設計和強勁的扭力特性設計，使得DYTS電機與歐洲伺服驅動器配合可以完美實現單軸定位、多點定位、速度控制、力矩控制、同步角度控制，使控制模型更精確。

DYTS系列電機是中高檔數控機床,包裝設備、加工中心等的理想伺服驅動單元，可以與國內外各種數控系統配套。
DYTS系列電動機是我公司針對機床、包裝機械等行業的需要而開發的新一代產品，是高性能高附加值的產品。
該產品采用了低慣量設計和強勁的扭矩特性設計，使得DYTS系列電動機與伺服驅動器配合可以完美實現單軸定位、多點定位、速度控制、力矩控制、同步角度控制等功能，有電子減速箱和分度盤的功能。具有動態響應快、起動轉矩高、定位精度高、效率高等優點。該電動機與驅動器進行合理參數匹配，使控制模型更精確。DYTS系列電動機是中高檔數控機床、包裝設備、加工中心等的理想的伺服驅動單元，可以與國內外各種數控系統配套。

型號 Type	功率 Power (kW)	額定堵轉轉矩 Rated locked-rotor torque (N.m)	額定轉矩 Rated Torque (N.m)	轉動慣量 Rotary Inertia (kgm2)	定子線電阻 Stator coil resistance (Ω)	電感 Inductance (mH)
DYTS-340-160	3.7	160	140	0.15	7.5	100
DYTS-340-320	7.3	320	260	0.3	2.8	50
DYTS-340-450	11	450	420	0.4	2.0	40
DYTS-340-600	14.6	600	560	0.5	1.5	30
DYTS-340-750	18.3	750	700	0.6	1.1	20
DYTS-340-960	22	960	840	0.7	0.5	10
DYTS-340-1050	25.6	1050	980	0.8	0.3	8
DYTS-340-1200	29.3	1200	1120	0.9	0.2	5
DYTS-340-1350	32.9	1350	1260	1.0	0.1	3
DYTS-340-1500	36.6	1500	1400	1.1	0.07	2

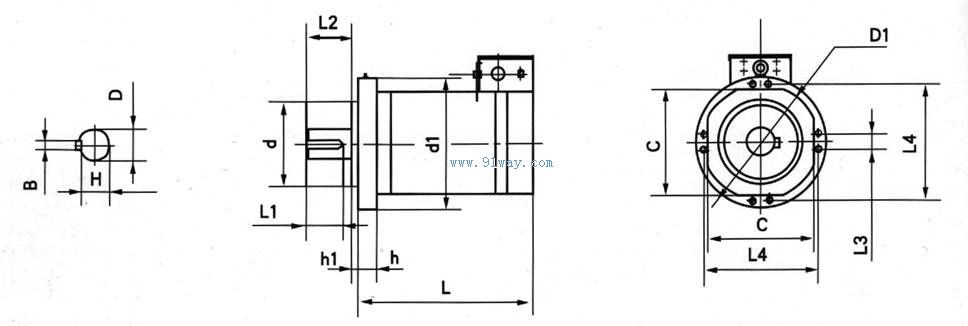

機座號 Frame No.	安裝尺寸   Mounting Dimensions
	d	d1	C	D1	L	L1	L2	B	H	D	h	h1	L3	L4
DYTS-340-160	300	410	340	380	330	80	110	16	49	55	80	5	70	368
DYTS-340-320	300	410	340	380	390	80	110	16	49	55	80	5	70	368
DYTS-340-450	300	410	340	380	450	80	110	16	49	55	80	5	70	368
DYTS-340-600	300	410	340	380	510	110	130	18	58	65	80	5	70	368
DYTS-340-750	300	410	340	380	570	110	130	18	58	65	80	5	70	368
DYTS-340-960	300	410	340	380	630	110	130	20	67.5	75	80	5	70	368
DYTS-340-1050	300	410	340	380	690	110	130	20	67.5	75	80	5	70	368
DYTS-340-1200	300	410	340	380	750	140	160	22	71	80	80	5	70	368
DYTS-340-1350	300	410	340	380	810	140	160	22	71	80	80	5	70	368
DYTS-340-1500	300	410	340	380	870	150	170	22	76	85	80	5	70	368

DYTS系列大功率永磁同步電動機
