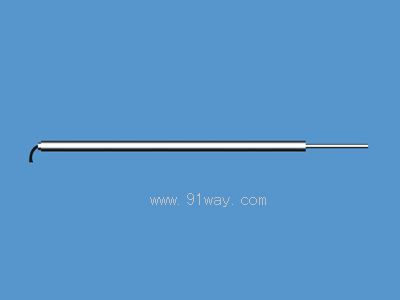

WY-DC系列位移傳感器(LVDT)產品詳細說明：

一、原理及用途：
WY-DC系列位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械變化量轉變為標準電訊號供給電腦數據采集或PLC進行過程控制。
WY-DC系列產品是將傳感器線圈和電子線路安裝在一個不銹鋼管里，實現了機電一體化，具有較強的抗干擾能力。該系列產品具有行程大、精度高、穩定性好、安裝使用方便等優點。是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。
WY-DC系列位移傳感器廣泛應用于航天、航空、電力、石油化工、機械、軍工、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，即可以與儀表配套使用，也可以單獨使用。

二、WY-DC系列位移傳感器(LVDT)技術指標及型號：
WY-DC位移傳感器
1、靈敏度（mv/v/mm）：100-1000
2、初級勵磁電壓：5V（3-8）
3、動態頻率：0-200HZ（3DB）標準0-800HZ最高（動態位移測量）
4、靈敏度漂移：零點：0.01（%/℃）滿度：0.025（%/℃）
5、負載阻抗：20KΩ
6、工作溫度：-20℃+70℃標準 -40℃+200℃（耐高低溫）
7、高精度：0.05%
8、高分辨率：0.001um
9、供電電壓：6VDC 12VDC 24VDC ±9VDC ±12VDC ±15VDC
10、輸出電壓：0——5V 0——10V 0——±5V 0——±10V  輸出電流：0——10mA 0-20mA 4-20mA

型號	量程（mm）	精度	A（mm）	B(mm)		C(mm)	D(mm)	E(mm)
				最小	最大
WYDC-1L、WYDC-0.5D	1、±0.5	0.5%0.2%0.1%0.05%	49	30	54	15	ф20	M4 M5 回彈
WYDC-2L、WYDC-1D	2、±1	0.5%0.2%0.1%0.05%	49	30	54	15	ф20	M4 M5 回彈
WYDC-5L、WYDC-2.5D	5、±2.5	0.5%0.2%0.1%0.05%	71	30	80	15	ф20	M4 M5 回彈
WYDC-10L、WYDC-5D	10、±5	0.5%0.2%0.1%0.05%	71	30	80	15	ф20	M4 M5 回彈
WYDC-20L、WYDC-10D	20、±10	0.5%0.2%0.1%0.05%	71	30	95	15	ф20	M4 M5 回彈
WYDC-30L、WYDC-15D	30、±15	0.5%0.2%0.1%0.05%	91	30	95	15	ф20	M4 M5 回彈
WYDC-40L、WYDC-20D	40、±20	0.5%0.2%0.1%0.05%	109	30	111	15	ф20	M4 M5 回彈
WYDC-50L、WYDC-25D	50、±25	0.5%0.2%0.1%0.05%	109	30	155	15	ф20	M4 M5 回彈
WYDC-100L、WYDC-50D	100、±50	0.5%0.2%0.1%	169	30	205	15	ф20	M4 M5 回彈
WYDC-150L、WYDC-75D	150、±75	0.5%0.2%0.1%	272	40	265	15	ф20	M4 M5 回彈
WYDC-200L、WYDC-100D	200、±100	0.5%0.2%0.1%	300	40	321	15	ф20	M4 M5 回彈
WYDC-300L、WYDC-150D	300、±150	0.5%0.2%0.1%	489	40	485	15	ф20	M5
WYDC-400L、WYDC-200D	400、±200	0.5%0.2%0.1%	568	40	644	15	ф20	M5
WYDC-500L、WYDC-250D	500、±250	0.5%0.2%0.1%	688	50	749	15	ф20	M5
WYDC-600L、WYDC-300D	600、±300	1%0.5%0.2%	908	50	749	15	ф20	M5
WYDC-700L、WYDC-350D	700、±350	1%0.5%0.2%	950	50	791	20	ф20	M5
WYDC-800L、WYDC-400D	800、±400	1%0.5%0.2%	1014	50	845	20	ф20	M5
WYDC-900L、WYDC-450D	900、±450	1%0.5%0.2%	1163	50	1004	20	ф20	M6
WYDC-1000L、WYDC-500D	1000、±500	1%0.5%0.2%	1247	50	1088	20	ф20	M6
WYDC-1200L、WYDC-600D	1200、±600	1%0.5%0.2%	1451	50	1292	20	ф20	M6
WYDC-1500L、WYDC-750D	1500、±750	1%0.5%0.2%	1790	50	1631	20	ф20	M6
WYDC-2000L、WYDC-1000D	2000、±1000	1%0.5%0.2%	2251	50	2092	20	ф20	M6

注：L為單向，D為雙向，如需不同型號和尺寸的傳感器可訂制作

WY-DC位移傳感器外形結構圖
