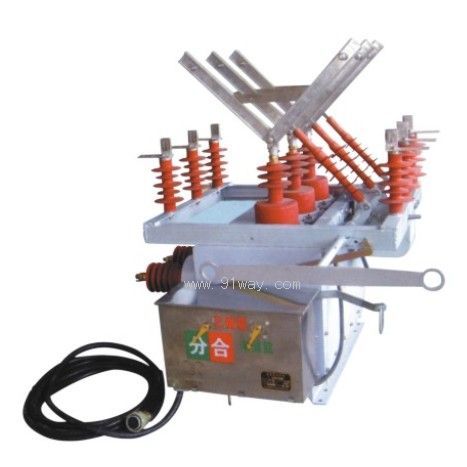

HZW-12,ZWGG-12高壓雙電源互投裝置產品詳細說明：

ZW□-12GG/630-20高壓雙電源互投裝置(以下簡稱裝置)是由一臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50hz、額定電壓12KV、額定電流至630A的雙電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，或知保證供電的連續性。同時短路及過六等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時，切換裝置可以完成備用電源的自動切換，一保證可靠性和安全性，也可根據負載的需要進行兩路之間的選擇切換。特別適用于不允許斷電的重要場所，作為保證連續供電的重要電器控制裝置，為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍光的自投自復型雙路電源自動切換產品。產品設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電器連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護裝置。
產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10KV配電線路，工礦企業10KV線路。

HZW-12,ZWGG-12高壓雙電源互投裝置主要技術參數

項目		單位	參數
額定電壓		kv	12
最高工作電壓		kv	12
額定電流		a	630
額定負載開斷電流		ka	20
額定短路關合電流（峰值）		ka	50
額定峰值耐受電流		ka	50
1min額定短路耐受電流		ka	20
額定絕緣水平	工頻耐壓(干式)	kv	42
	雷電沖擊耐壓（峰值）		75
額定操作順序			o-0.3s-co-180s-co
機械壽命		次	10000
額定短路電流開斷次數		次	30
操作機械額定合閘電壓		v	220
操作機械額定分閘電壓		v	220
觸頭開距		mm	9±1
超行程		mm	3
三相分、合閘不同期性		ms	≤2
觸頭合閘彈跳時間		ms	≤2
平均分閘速度		s	1.2±0.2
分閘時間	最高操作電壓下	s	0.025-0.05
	最低操作電壓下		0.03-0.06
合閘時間		s	0.025-0.05
各相主回路電阻		μΩ	≤180
動靜觸頭允許磨損累計厚度		mm	3
