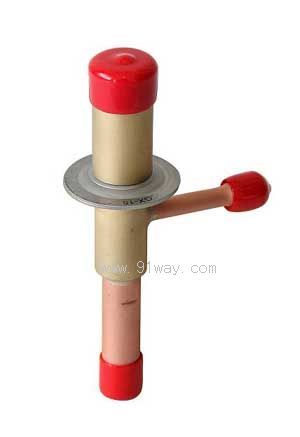

CGX型旁通膨脹閥產品詳細說明：

概述
CGX型旁通閥用于不具備能量卸載機構的制冷壓縮機組實現系統能量調節；
CGX型旁通閥可用作定壓式膨脹閥，保持穩定的蒸發壓力（溫度）；
CGX型旁通閥可防止制冷壓縮機組的吸氣壓力不低于其最低極限值；
具有喇叭接口的螺紋連接和ODF銅管接口的焊接；
適用介質：各種HFC和HCFC
安全工作壓力為28 bar.

功能介紹
CGX型旁通閥主要功能是當閥的出口壓力發生變化時，閥門會自動調節性的關閉或開啟，
保持出口壓力恒定在設定值上，且不受進口壓力大小（一定范圍）的影響。

CGX型旁通閥作為定壓式自動膨脹閥的功能
如果此旁通閥的進口接至冷凝壓力，閥的出口接至蒸發器的入口,即通常熱力膨脹閥的安裝位置，在這樣的安裝調整情況下，在未開機時，由于蒸發壓力較高，此時該旁通閥呈關閉狀態，當開機后，隨著壓縮機的運行，蒸發壓力漸漸減小，當減小到低于調定值后，此旁通閥自動開啟，制冷劑流體通過閥門的節流作用進入蒸發器，在蒸發器吸熱后，蒸發壓力升高會使閥門趨于關閉，此時由于壓縮機的運行至使蒸發壓力又被降低，閥門呈開啟形態，在整個運行過程中，閥門處于動態平衡，保持蒸發壓力在調定值左右。其蒸發壓力波動的幅度與閥門的容量有關，不受冷凝壓力（或環境溫度）變化的影晌，蒸發壓力穩定。

技術參數 Technical data

型號 Model	壓力調節范圍Adjustable range	名義制冷量Nominal Liquid Capacity (kW)		設定壓力 Setting pressure	連接形式尺寸Connecting size
		R134a	R22
CGX-05	0～7 Bar	1.5	2.8	4Bar	焊接銅管ODF 進口Inlet:φ8×1 出口Outlet:φ10×1
CGX-08		2.4	4.5
CGX-10		3	5.6
CGX-15		4.2	8.4
CGX-20		5.7	11.2
CGX-30		8.5	16.8

CGX型旁通閥作為能量調節閥的功能
如果我們把此旁通閥的進口接至排氣壓力，閥的出口旁接至蒸發器的出口端或者進口（相當于吸氣壓力），在這樣的安裝調整情況下，當蒸發器負荷較大時，也就是需要壓縮機的能量較大時，則此旁通閥處于關閉狀態。在運行一段時間后，蒸發器的負荷減少，即不需要壓縮機較大的能量，由于此時膨脹閥已漸漸關小，此時的蒸發壓力也漸漸變小，當變小到低于調定值后，此旁通閥自動開啟，把一部分壓縮機的排氣壓力短路至蒸發器進口或出口。實際上這樣也達到了能量調節的目的。
CGX型旁通閥作為節能的功能
上述能量調節過程中，在機組運行至蒸發器負荷減小后，其低于4bar 的蒸發壓力由于旁通閥作用提高至4bar ，使過大的吸排氣的壓力差減小，從而也減輕了壓縮機的負荷，達到節能的效果，并可保護蒸發壓力不至于過低。

安裝建議
將熱氣旁通回流至蒸發器進口，以提高蒸發器出口過熱度，增大供液量，降低吸氣溫度。
或者加裝噴液調節閥，節流降壓一部分制冷劑液體進入吸氣管中蒸發吸熱，使排氣溫度下降。

訂貨須知
出廠時按圖示接管連接的形式尺寸和壓力設定值。
主要技術參數中的公稱冷量供選型時參考。
如有其它如接管形式和尺寸等特殊要求,請在訂貨時提出。

外形尺寸Dimensions
