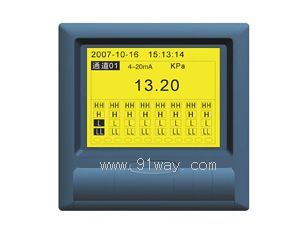

VX3000R單色無紙記錄儀產品詳細說明：

VX3000R型12路無能輸入黃屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

VX3000R單色無紙記錄儀功能特點

5.1英寸160×128點陣式圖形液晶顯示器，LED背光。
屏幕對比度可以自由調節；
高速、高性能32位ARM微處理器，畫面晌應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
采用最新大規模集成電路，國際名廠元器件精心設計；
大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
工程量顯示數值范圍寬，可顯示5位值：-9999×19999；
支持真空度科學計數法顯示；
中文菜單組態、顯示工程位號，工作單位。軟件密碼鎖保證用戶組態安全；
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
使用USB2.0接口轉存和備份史記錄，支持256M，512M、1G優盤；
標準串行通訊接口：RS-485和RS-232C；
標準Modbus通訊協議。除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行專業組態軟件，無需專用驅動；
可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
新型開關電源，85VAC-256VAC范圍內正常工作；
提供變送器+24VDC隔離配電。
補償模型豐富，可對液體、一般氣體、蒸汽等多種介質進行補償。
小流量補足計量功能，儀表掉電后按設定值進行補償。
提供8小時班，12小時班報，日報表，月報表。可自由設定結算時間。
當溫度傳感器發生故障時，會自動改用設定溫度，壓力計算補償量。
具有掉電記錄功能，記錄儀表上電，停電時間，顯示累計停電時間，防止用戶停電竊汽。
全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

VX3000R單色無紙記錄儀主要技術指標

顯示器： 5.1英寸160×128點陣TFT圖形液晶屏，LED背光，寬視角
基本誤差： ±0.2%F.S
全隔萬能輸入：1～1 2通道信號輸入，通道間全隔離，隔離電壓＞400V
輸出規格：
配電：4組24VCD輸出，輸出電流60mA/組
12路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
最多4路模擬量輸出（變送輸出或PID輸出），4-20mADC，負載電阻＜6 00Ω
補償運算：
蒸汽:根據蒸汽密度表格查詢蒸汽密度，補償蒸汽的質量流量壓力
范圍0.1～ 22 Mpa
溫度范圍0～600℃
水：根據水密度表格查詢水密度，補償水的質量流量
溫度范圍0～150℃
累積范圍： 0～9999999999
通訊、打印：
通訊接口：RS232C或RS485
波特率：1200、2400、1800、9600、19200、38400、57600、
打印接口：RS232C直接連接串行微型打印
記錄時間：
記錄間隔：1、2、5、10、15、30、60、120、240秒可選。
記錄長度：72小時/筆（記錄間隔1秒）～720天/筆（記錄間隔4分）
數據備份和轉存：
256M～1G優盤可選；
熱電偶冷端補償誤差：
±1℃
斷電保護:
內置FLASH存儲，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
電源：
開關電源85VAC～265VAC、50Hz±5%，功耗＜ 5 9W
環境溫度:
0～50℃
環境濕度:
0～85%RH
