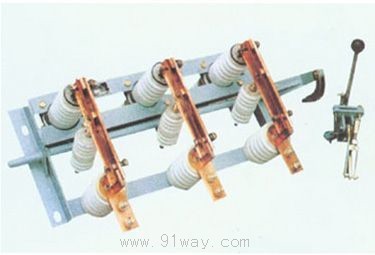

| 產品名稱: | GN19-12(C)系列戶內交流高壓隔離開關 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 戶內隔離開關 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||

|
型號 |
額定電壓(KV) |
額定電流(A) |
4S額定短時耐受電流(有效值)(KA) |
額定峰值耐受電流(KA) |
|
GN19-12/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12/S630-20 |
12 |
630 |
20 |
50 |
|
GN19-12/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12/S1250-31.0 |
12 |
1250 |
31.5 |
80 |
|
GN19-12C/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12C/S630-20 |
12 |
630 |
20 |
50 |
|
GN19-12C/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12C/S1250-31.5 |
12 |
1250 |
31.5 |
80 |
外形及安裝尺寸


圖1 GN19-12系列


圖2 GN19-12C系列Fig.

GN19-12(C)/630/400 GN19-12(C)/1000/1250
圖3 接線端子尺寸
|
型號 |
A |
B |
C |
|
GN19-12/400 |
490 |
436 |
4.14×24 |
|
GN19-12/630 |
490 |
436 |
4.14×24 |
|
GN19-12/1000/1250 |
510 |
530 |
4.18×28 |
|
GN19-12C/400 |
460 |
625 |
4.14×24 |
|
GN19-12C/630 |
460 |
625 |
4.14×24 |
|
GN19-12C/1000/1250 |
505 |
745 |
4.14×28 |
