Q144-ZC直流電流電壓表產品詳細說明：

Q144-ZC直流電流電壓表

精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
前面板尺寸：96x96mm,72x72mm,48x48mm,240x240mm,190x190mm
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定
電流表量限可定做+ - 刻度

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸(mm)	重量(kg)	備注
Q144-ZC	240°	144×144×80	138+0.5×138+0.5	1.2

測量范圍：

						配75mA外附分流器接入
mV	V		mA		A	A	KA
0-200	0-1	0-100	0-0.5	0-75	0-1	0-10	0-1
0-300	0-3	0-150	0-1	0-100	0-2	0-15	0-1.5
0-500	0-5	0-300	0-2	0-150	0-3	0-20	0-2
0-600	0-7.5	0-350	0-3	0-200	0-5	0-30	0-3
	0-10	0-500	0-5	0-300		0-50	0-4
	0-15	0-600	0-15	0-500		0-75	0-4.5
	0-20	0-700	0-20	0-600		0-100	0-5
	0-30	0-800	0-30	4-20		0-150	0-6
	0-50		0-50			0-200	0-7.5
	0-75					0-300
						0-500
						0-750

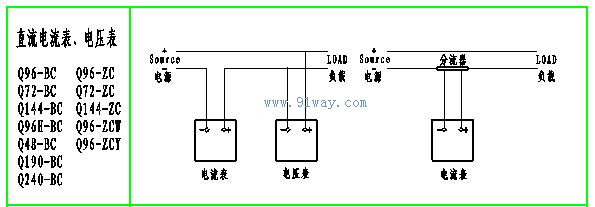

Q144-ZC直流電流電壓表接線圖

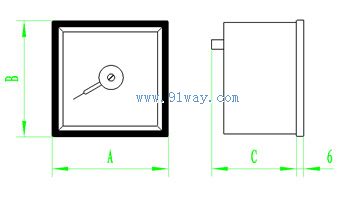

安裝尺寸：
