Q96-BCO,ZCO,RBCO,RZCO系列帶隔離電量輸出電流電壓表產品詳細說明：

特點:
Q96-BCO,Q96-ZCO,Q96-RBCO, Q96-RZCO對輸入電量信號既能作測量指示，同時又能輸出一標準模擬量DC4~20mA

特性：
精度：1.5級
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
前面板尺寸：96x96mm
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定
電流表量限可定做+ - 刻度

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸	重量
Q96-BCO	90°	96×96×140	92+0.5×92+0.5	1.25
Q96-ZCO	240°	96×96×140	92+0.5×92+0.5	1.25
Q96-RBCO	90°	96×96×140	92+0.5×92+0.5	1.25
Q96-RZCO	240°	96×96×140	92+0.5×92+0.5	1.25

主要技術數據

產品名稱	測量范圍	工作電源電壓	功耗
電流表	經CT接入次級為5A	AC100V AC220V DC24V	約2.5VA
電壓表	經CP接入次級為100V		約2.5VA

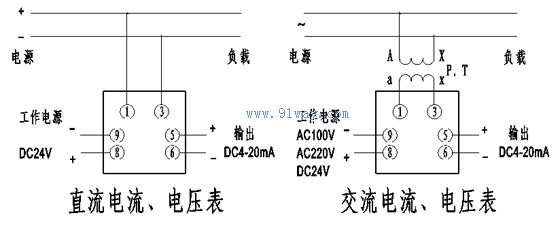

接線圖:
