Q96-PS,Q72-PS相序指示器產品詳細說明：

特性：
Q96-PS,Q72-PS相序指示器用于三相電網的相序指示
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：190～440Vac
頻率：50….60Hz
電源消耗：≤2VA

產品型號	外形尺寸（A×B×C）	開孔尺寸	重量
Q96-PS	96×96×80	92+0.5×92+0.5	0.4
Q72- PS	72×72×80	68+0.5×68+0.5	0.3

Q96-PS,Q72-PS相序指示器使用說明

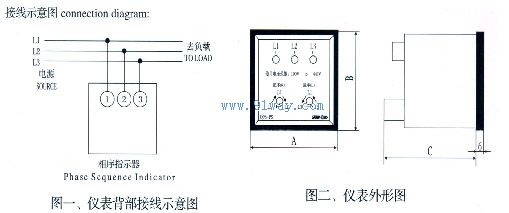

1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接通電源后，各相所對應的指示燈點亮；如有缺相時對應此相的指示燈會熄滅，且正序與逆序指示燈同時點亮。
3． 當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；

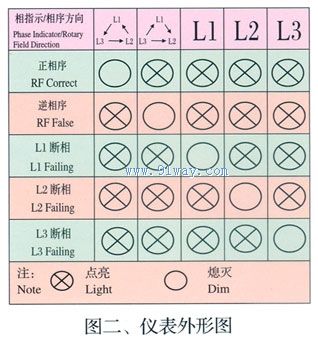

4． 各指示燈關系見表
