Q144-HZC,HZCA,HCA,HC系列頻率表產品詳細說明：

Q144-HZC,HZCA,HCA,HC系列頻率表特性：
精度：0.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸	重量	備注
Q144-HZC	240°	144×144×80	138+0.5×138+0.5	0.7
Q144-HZCA		144×144×80	138+0.5×138+0.5	0.7	帶報警
Q144-HC	90°	144×144×80	138+0.5×138+0.5	0.65
Q144-HCA		144×144×80	138+0.5×138+0.5	0.65	帶報警

Q144-HZC,HZCA,HCA,HC系列頻率表測量范圍：

測量范圍	工作電壓
45~55HZ	100V
48~52HZ	220V
55~65HZ	380V
350~450HZ	400V
380~420HZ	440V
380~480HZ

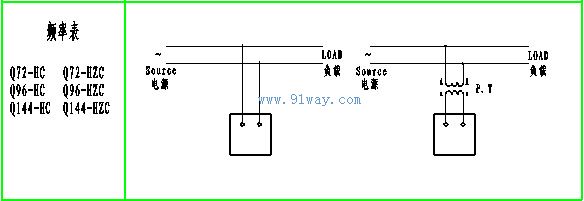

頻率表接線圖
