Q96D-BC,RBC雙路雙指示交直流電流電壓表產品詳細說明：

Q96D-BC,RBC雙路雙指示交直流電流電壓表用于電網的電流電壓及頻率測量
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定

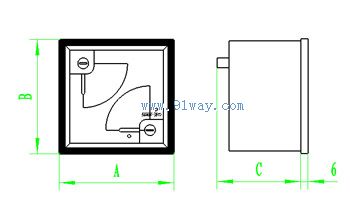

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸(mm)	重量(kg)	測量范圍
Q96D-BC	90°	96×96×80	92+0.5×92+0.5	0.7	同Q96-BC
Q96D-RBC		96×96×80	92+0.5×92+0.5	0.7	同Q96-RBC

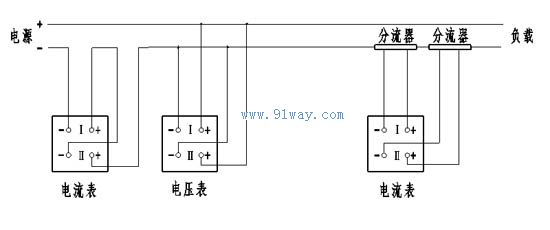

雙路直流電流電壓表接線圖

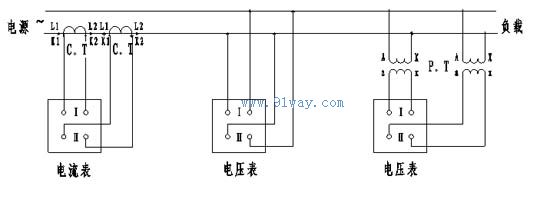

雙路交流電流電壓表接線圖

Q96D-BC,RBC雙路雙指示交直流電流電壓表
