CBB112型金屬箔式聚丙烯電容器產品詳細說明：

CBB112型金屬箔式聚丙烯電容器特征與用途
矩形阻燃塑料外殼，阻燃環氧樹脂封裝，單向引出結構。體積小，損耗小，絕緣電阻高，能承受大脈沖電流的作用。
適用于直流或脈動電路，特別適用于節能燈，程控交換機，彩電，軍用電子設備、儀器、儀表等。

技術與性能指標
詳細規范：GB10188-88
氣候類別：55/085/21
電容量允許偏差：：±5%(J);±10%(K);
損耗角正切：≤ 0.0005(1KHz或10KHz)
.絕緣電阻：≥30000MΩ
耐電壓：2UR(2S)
壽命試驗
⑴.試驗條件
試驗溫度：85℃
施加電壓：1.5UR
試驗時間：1000h
⑵.實驗后性能
電容量變化：△C/C≤(2% + 2PF)
損耗角正切增量：測試量的1.4倍
阻緣電阻：≥規定值的50%

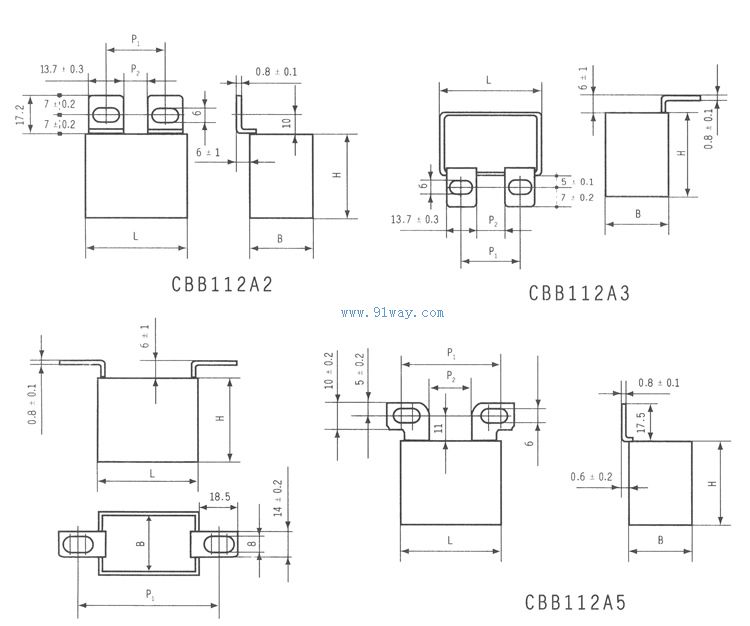

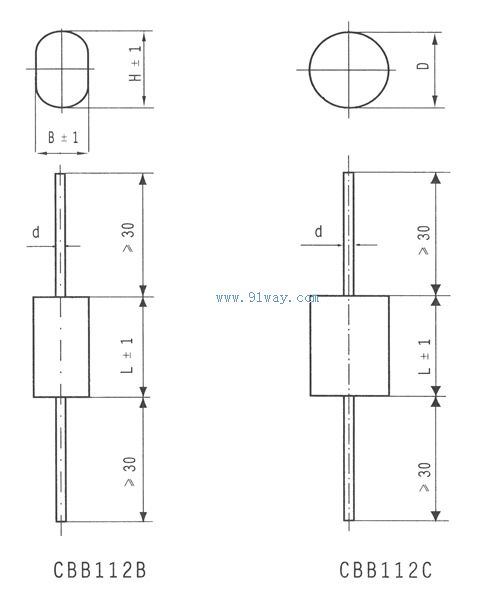

CBB112型金屬箔式聚丙烯電容器額定電壓、標稱電容量與尺寸

額定電壓	250VD.C./125VA.C.				400VD.C./160VA.C.				630VD.C./200VA.C.
外形尺寸MM	B	H	L	P	B	H	L	P	B	H	L	P
標稱電容量
470PF									4	9	13	10
560PF									4	9	13	10
680PF									4	9	13	10
820PF									4	9	13	10
1000PF									4	9	13	10
1200PF									4	9	13	10
1500PF									4	9	13	10
1800PF									4	9	13	10
2200PF									4	9	13	10
2700PF									4	9	13	10
3300PF									4	9	13	10
3900PF									5	11	13	10
4700PF					4	9	13	10	5	11	13	10
5600PF					4	9	13	10	5	11	13	10
6800PF	4	9	13	10	5	11	13	10	6	12	13	10
8200PF	4	9	13	10	5	11	3	10	6	12	13	10
0.010µF	4	9	13	10	6	12	13	10	5	11	18	15
0.012µF	4	9	13	10	6	12	13	10	5	11	18	15
0.015µF	5	11	13	10	5	11	18	15	6	12	18	15
0.018µF	5	11	13	10	5	11	18	15	6	12	18	15
0.022µF	6	12	13	10	6	12	18	15	7.5	13.5	18	15
0.027µF	6	12	13	10	6	12	18	15	7.5	13.5	18	15
0.033µF	5	11	18	15	7.5	13.5	18	15	8.5	14.5	18	15
0.039µF	5	11	18	15	7.5	13.5	18	15	8.5	14.5	18	15
0.047µF	6	12	18	15	8.5	14.5	18	15	7	16	26.5	22.5
0.056µF	6	12	18	15	8.5	14.5	18	15	8.5	17	26.5	22.5
0.068µF	7.5	13.5	18	15	7	16	26.5	22.5	8.5	17	26.5	22.5
0.082µF	7.5	13.5	18	15	7	16	26.5	22.5	10	18.5	26.5	22.5
0.10µF	8.5	14.5	18	15	8.5	17	26.5	22.5	10	18.5	26.5	22.5
0.12µF	8.5	14.5	18	15	8.5	17	26.5	22.5
0.15µF	8.5	17	26.5	22.5	10	18.5	26.5	22.5
0.18µF	8.5	17	26.5	22.5	10	18.5	26.5	22.5
0.22µF	10	18.5	26.5	22.5	11	20	26.5	22.5
0.27µF	10	18.5	26.5	22.5
0.33µF	11	20	26.5	22.5
0.39µF	11	20	26.5	22.5
