CBB231型雙面金屬化聚丙烯膜介質電容器產品詳細說明：

CBB231型雙面金屬化聚丙烯膜介質電容器采用矩形阻燃塑料外殼，阻燃環氧樹脂封裝，單向引出結構。體積小，重量輕，有優異的自愈性能。 能承受較高電壓和較大電流作用。
CBB231型雙面金屬化聚丙烯膜介質電容器用于直流或脈動電路中，特別適用于電子鎮流器和緊湊型節能燈電路中。

技術與性能指標
詳細規范：GB10190-88
氣候類別：55/100/21
電容量允許偏差：±5%(J);±10%(K);±20%(M)
損耗角正切： ≤0.001(1KHz)
絕緣電阻：≥10000MΩ
耐電壓：1.6UR(2S)
壽命試驗：
①. 試驗條件
試驗溫度：85℃
施加電壓：1.25UR
試驗時間：1000h

②.試驗后性能
電容量變化：△C/C≤5%
損耗角正切贈量：≤0.004
絕緣電阻 ≥50%規定值

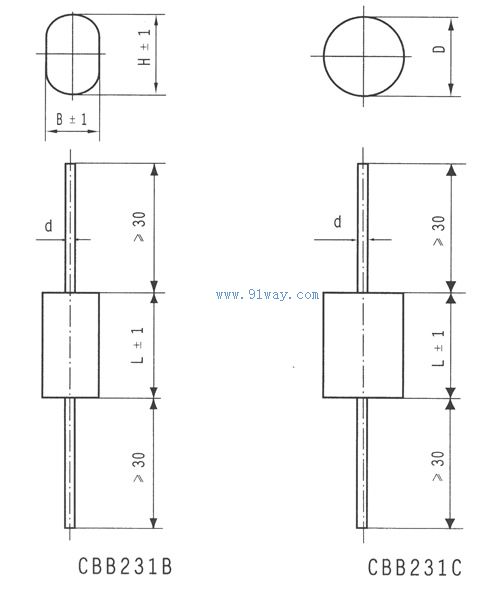

額定電壓、標稱電容量與尺寸

	630VD.C./300VA.C.	1000VD.C./400VA.C.
	B H L P	B H L P
2200PF		4 9 13 10
2700PF		4 9 13 10
3300PF	4 9 13 10	4 9 13 10
3900PF	4 9 13 10	4 9 13 10
4700PF	4 9 13 10	4 9 13 10
5600PF	5 11 13 10	5 11 18 15
6800PF	5 11 13 10	5 11 18 15
8200PF	6 12 13 10	6 12 18 15
0.010µF	5 11 18 15	6 12 18 15
0.012µF	5 11 18 15	6 12 18 15
0.015µF	6 12 18 15	7.5 13.5 18 15
0.018µF	6 12 18 15	7.5 13.5 18 15
0.022µF	7.5 13.5 18 15	8.5 14.5 18 15
0.027µF	8.5 14.5 18 15	6　 15 26.5 22.5
0.033µF	8.5 14.5 18 15	7　 16 26.5 22.5
0.039µF	6　 15 26.5 22.5	7　 16 26.5 22.5
0.047µF	7　 16 26.5 22.5	8.5 17 26.5 22.5
0.056µF	8.5 17 26.5 22.5	10 18.5 26.5 22.5
0.068µF	8.5 17 26.5 22.5	10 18.5 26.5 22.5
0.082µF	10 18.5 26.5 22.5
0.10µF	11 20 26.5 22.5
