一、概述
ZW10-12XDG/630-20型高壓雙電源互投裝置(以下簡稱裝置)是由一臺高壓真空斷路器和智能控制器兩部分組成。適用于交流50Hz、額定電壓12KV、額定電流~630A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時，切換裝置可以完成與備用電源的自動切換，以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所，作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離，同時采用完善可靠的機械和電氣連鎖，因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶，作為雙電源供電系統的控制和保護設置。

ZW10-12XDG/630-20型高壓雙電源互投裝置廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路，工礦企業10kV線路。

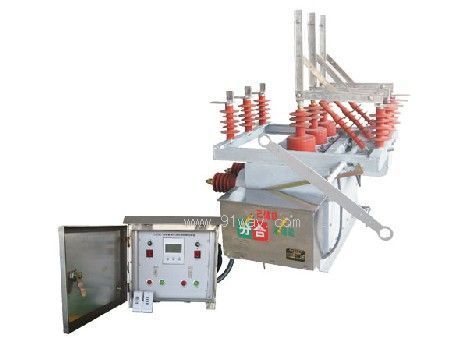

ZW10-12XDG/630-20型高壓雙電源互投裝置
