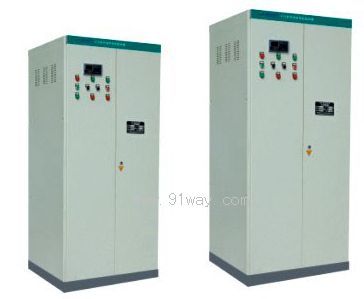

QCRQ系列高低壓繞線電機液體電阻起動器產品詳細說明：

QCRQ系列高低壓繞線電機液體電阻起動器適用于三相交流50HZ，額定工作電壓為380V~10KV，額定功率為75KW~10000KW繞線式交流異步電動機的重載平滑軟起動，尤其是電網電壓不穩或偏低的工礦企業。

QCRQ系列高低壓繞線電機液體電阻起動器工作原理
在被控繞線電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離，使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況均勻升速、平穩起動，起動結束，電氣開關短接轉子回路。

主要性能特點
軟起動，起動電流小Iq≤1.3I（A）；
降低了電機起動升溫，有效地延長電機使用壽命；
起動過程平滑，對機械設備無沖擊；
可連續起動5~10次，起動性能優于頻敏起動器；
對電網要求不高，不會產生諧波而影響電網；
結構可靠、簡單，安裝、維護方便；
通用性好，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；
具有起動超時、失壓、超行程、超溫等多重保護功能；
用于北方寒冷地區時，設備自帶電加熱功能。

QCRQ系列高低壓繞線電機液體電阻起動器主要技術參數

起動起始電流： Iq≤1 .3Ie（A）
起動時間：10~60s，預整定，現場可調；
起動次數：連續起動5-10次；
電液正常工作溫度： 5-70°C；
外殼防護等級：IP20，IP30。

QCRQ系列高低壓繞線電機液體電阻起動器型號說明

產品規格

型號	適配電機（KW）	外形尺寸			安裝尺寸
		A	B	C	D	E
QCRQ-0.2	200以下	800	760	1800	680	640
QCRQ-0.4	200-380	800	760	2000	680	640
QCRQ-0.6	380-630	900	860	2000	780	740
QCRQ-1	630-1250	1000	960	2000	960	835
QCRQ-2	1250-2000	1200	960	2000	1080	835
QCRQ-3	2000-3000	1300	1060	2200	1200	935
QCRQ-4	3000-4000	1300	1260	2200	1250	1150
QCRQ-5	4000-5000	1400	1260	2200	1350	1150
QCRQ-8	5000-8000	1800	1460	2200	1750	1350
QCRQ-10	8000-10000	2000	1660	2200	1950	1350

一次方案圖

使用環境條件

環境溫度：-40-50°C；
相對濕度：<90%；
海拔高度：<2000m （海拔2000m以上的可根據具體工況特殊設計）；
地面傾斜度：不大于5°；
安裝地點無火災、爆炸危險、化學腐蝕 及劇烈振動；
注：若有特殊使用條件，請在訂貨時聲明、協商。
