CX-6型電動機操作機構產品詳細說明：

CX-6型電動機操作機構（以下簡稱CX-6型機構），是由交流電動機驅動，通過齒輪及我論蝸桿減速的操作機構，供操作高壓隔離開關和接地開關之用，可進遠方控制，也可以就地用電動控制或利用手柄進行手力操作。箱內裝設手動與電動聯鎖裝置，以實現手動操作與電動操作之間的電氣聯鎖。
2、 使用環境條件
2．1 與所配的高壓隔離開關和接地開關相同
2．2 電源電壓變化范圍為額定電壓的85%~110%

3、技術參數

機構型號	CX-6	CX-6-II
主軸轉角	180°	180°或90°
額定輸出力矩N.m	490	490
分合閘時間 s	7±1	7±1或3±1
電動機電壓 V	三相交流380V	三相交流380V
控回電壓 V	AC380V或 AC220,DC220V	AC380V或 AC220,DC220V
電動機功率 kw	0.55	0.55
機構重量 kg	80	80
所配高壓隔離開關型號	GW4,GW5,GW7	GW8,FWZ負荷開關,GN隔開

4、工作原理與結構

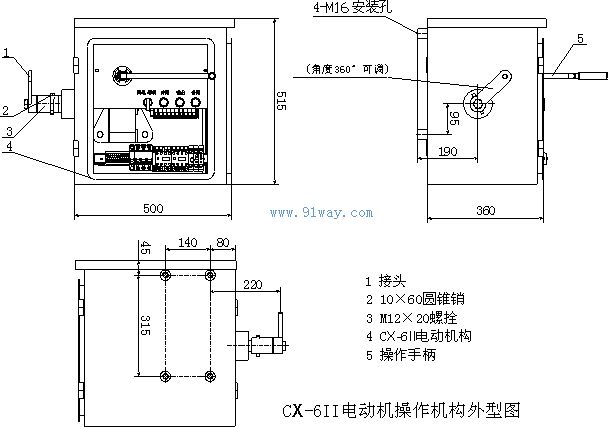

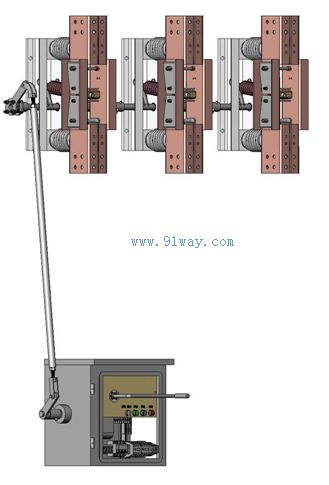

4.1 CX-6型機構由電動機驅動，通過齒輪、蝸桿蝸輪減速后將轉矩傳至輸出軸，安裝時通過鋼管聯接隔離開關進行分合閘。主要由電動機、機械減速傳動系統、電氣控制系統和箱體組成。
電動機為三相交流異步電動機：電氣控制系統包括自動開關、遠方/停止/當地切換開關、手動電動聯鎖裝置、分合閘按鈕、接觸器、行程開關等。

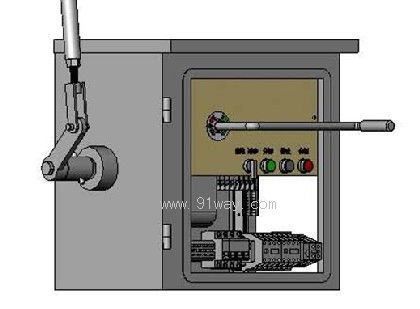

箱體由鋼板或不銹鋼板制成，起支撐及保護作用，為便于安裝和檢修，在正面和側面各開一門。
4.2 CX-6型機構操作程序如下。
4.2.1 電動操作
將面板上聯鎖裝置撥到電動閉鎖位，當地遠動開關撥至當地位，閉合電源開關使電源接通。需分閘時按分閘按鈕，分閘接觸器控制線圈接通，使電動機線路接通，電動驅動接近分閘點位置時，限位開關動作切斷分閘接觸器控制線圈的電源，分閘接觸器復位，電動機電源被切斷，機械限位裝置使機構限制在分閘準確位置。
需合閘時按合閘按鈕，電動機驅動減速裝置帶動與主軸相連的隔離開關和接地開關實現合閘，其動作原理與分閘相同。
在分合閘過程中，需要中途停止時或有異常情況時，可按停止按鈕切斷控制電源。機構主軸下部裝有8對接點（4常開、4常閉）的輔助開關,供聯鎖及信號指示用.
本機構適用于遠動系統裝置,實現遠動,也可以在電動機構前當地操作,為此設有遠方/停止/當地開關.當機構調整或檢修時撥到當地位置,可在機構前操作(此時遠動電力已切斷),撥至遠動位置時,機構分合按鈕不起作用,只可遠動.
裝有加熱器的機構,當需要提高箱內溫度,以驅散箱內潮濕空氣,防止電器元件受潮,可閉合加熱器開關,將加熱器投入工作.工作完畢后打開加熱器開關.
4.2.2 人力操作分合閘
將面板上聯鎖裝置撥開,此時電動操作不起作用,將手柄插入蝸桿軸上即可進行分合閘操作.
