LSP,LF系列龍門地軌行走式收排放線架產品詳細說明：

LSP,LF系列龍門地軌行走式收排放線架主要用于各種線纜的收卷成盤。
機構特色：
1、龍門地軌行走式、上置或下置管式結構
2、底梁、橫梁、立體均為折板結構，外觀整齊、漂亮
3、收線變速箱采用硬齒輪箱，傳動力矩大，噪音小
4、收線主電機
A、收線主電機采用直流調速電機，控制器為歐陸系列產品
B、收線主電機采用變頻調速電機，控制器為西門子或丹佛斯系列產品
5、排線電機采用變頻調速電機，控制器為西門子或丹佛斯系列產品，排線自動跟蹤收線速度，拍線節距及收線張力可以在操作觸摸屏（西門子）上進行設定OLC可編程控制器可與各類主機聯控。

主要技術參數

型號規格	LSP、LF800/1600	LSP、LF1000/2000	LSP/LF1250/2500	SP/LF1600/3500
適用線盤規格	PN800-PN1600	ON1000-PN2000	PN1250-PN2500	PN1600-PN3500
適用電纜外徑（mm)	≤50	≤70	≤100	≤130
適用線盤直徑(mm)	Φ800～Φ1000	Φ1000～Φ2000	Φ1250～Φ2500	Φ1600～Φ3500
適用線盤寬度(mm)	600～1180	750～1500	950～1900	1180～2300
收線速度(mm/min)	≤100	≤100	≤80	≤60
排線精度(%)	1～2%	1～2%	1～2%	1～2%
承載力(t)	6	8	12～15(重型）	18/20(重型）

型號規格	LSP、LF2000/3500	LSP、LF2000/4200	LSP、LF2500/4500	SP、LF2500/5000
適用線盤規格	PN2000-PN3500	PN2000-PN4200	PN2500-PN4500	PN3150-PN5000
適用電纜外徑（mm)	≤120	≤160	≤160	≤180
適用線盤直徑(mm)	Φ2000～Φ3500	Φ2000～Φ4200	Φ2500～Φ4500	Φ3150～Φ5000
適用線盤寬度(mm)	1500～2300	1500～2500	1900～2500	1900～3000
收線速度(mm/min)	≤40	≤35	≤30	≤30
排線精度(%)	1～2%	1～2%	1～2%	1～2%
承載力(t)	30	35	35	40

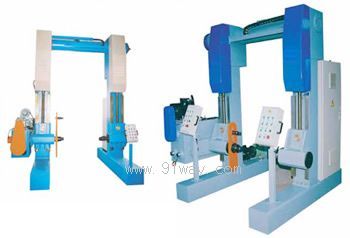

LSP,LF系列龍門地軌行走式收排放線架
