JQC-24F汽車繼電器產品詳細說明：

JQC-24F汽車繼電器

觸點形式	1H (1A), 1Z (1C)
接觸電阻	100mΩ (1A 6VDC)
觸點材料	Silver Alloy 銀合金
觸點負載(阻性)	1H　30A 14VDC 1Z25A/14VDC
最大切換電流	30 A
最大切換功率	420 W
最大切換電壓	75 VDC
機械壽命	1×107次
電氣壽命	5×104次

性能參數
絕緣電阻 100MΩ, 500VDC
介質耐壓 觸點與線圈間 1000VAC 1min
斷開觸點間 750VAC 1min
動作時間 Max: 15ms
釋放時間 Max: 5ms
線圈溫升(在額定電壓下) Max: 60℃
溫度范圍 -40℃～+85℃
沖擊 穩定性98m/s2
強度980m/s2
振動 雙振幅:1.5mm　10～55Hz
濕度 35%～85%RH
溫度范圍 -40% + 85℃
引出端形式 印制板引出端
重量 約 g
封裝方式 非塑封型 無防塵罩殼

線圈參數
額定線圈功率 0. 9 W

JQC-24F汽車繼電器線圈規格表

額定電壓VDC	動作電壓VDC	釋放電壓VDC	最大電壓VDC	線圈電阻Ω
6	4.2	0.6	7.2	40±10%
9	6.3	0.9	10.8	90±10%
12	8.4	1.2	14.4	160±10%
24	16.8	2.4	28.8	640±10%
36	25.2	3.6	43.2	1440±10%
48	33.6	4.8	57.6	2560±10%

JQC-24F汽車繼電器標記

標記示例	JQC-24F /12VDC-1HT
繼電器型號	JQC- 24F
線圈電壓	3 5 6 9 12 18 24 48VDC
觸點形式	1H:一組常開 1Z:一組轉換
封裝方式	S: 塑封型 無: 無防塵罩殼
觸點材料	T: AgSn02 無：AgCdO

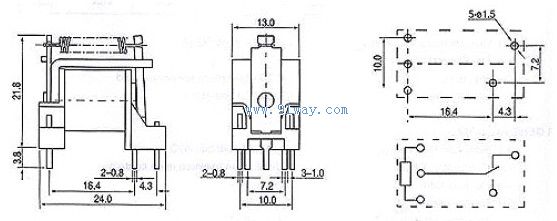

接線圖
