JD16,JD26汽車繼電器產品詳細說明：

JD16,JD26汽車繼電器觸點參數

觸點形式	1H(1A), 1Z(1C)
接觸電阻	100mΩ (1A 6VDC)
觸點材料	Silver Alloy 銀合金
觸點負載(阻性)	80 A 14VDC
最大切換電流	80 A
最大切換功率	1120 W
最大切換電壓	75 VDC
機械壽命	1×107次
電氣壽命	5×104次

性能參數：

絕緣電阻： 100MΩ, 500VDC
介質耐壓： 觸點與線圈間 750 VAC 1min，斷開觸點間 500 VAC 1min
動作時間： Max: 15 ms
釋放時間： Max: 10 ms
線圈溫升(在額定電壓下)： Max: 60℃
溫度范圍： -40℃～+85℃
沖擊 穩定性：98m/s2
強度：980m/s2
振動 雙振幅：1.5mm　 10～55Hz
濕度：35%～85%RH
溫度范圍： -40% +85℃
引出端形式： 印制板引出端 和 快速連接引出端
重量
封裝方式： 塑封型和非塑封型

線圈參數
額定線圈功率： 1.8W

線圈規格表

額定電壓VDC	動作電壓VDC	釋放電壓VDC	最大電壓VDC	線圈電阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

產品標記

額定電壓VDC	動作電壓VDC	釋放電壓VDC	最大電壓VDC	線圈電阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

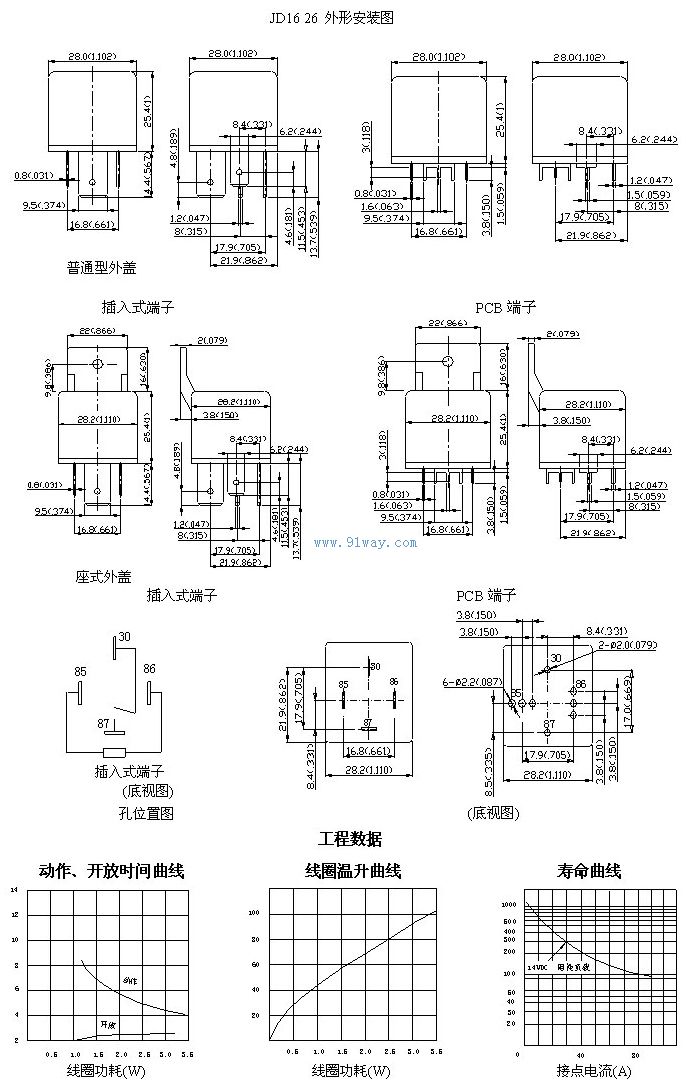

接線圖
